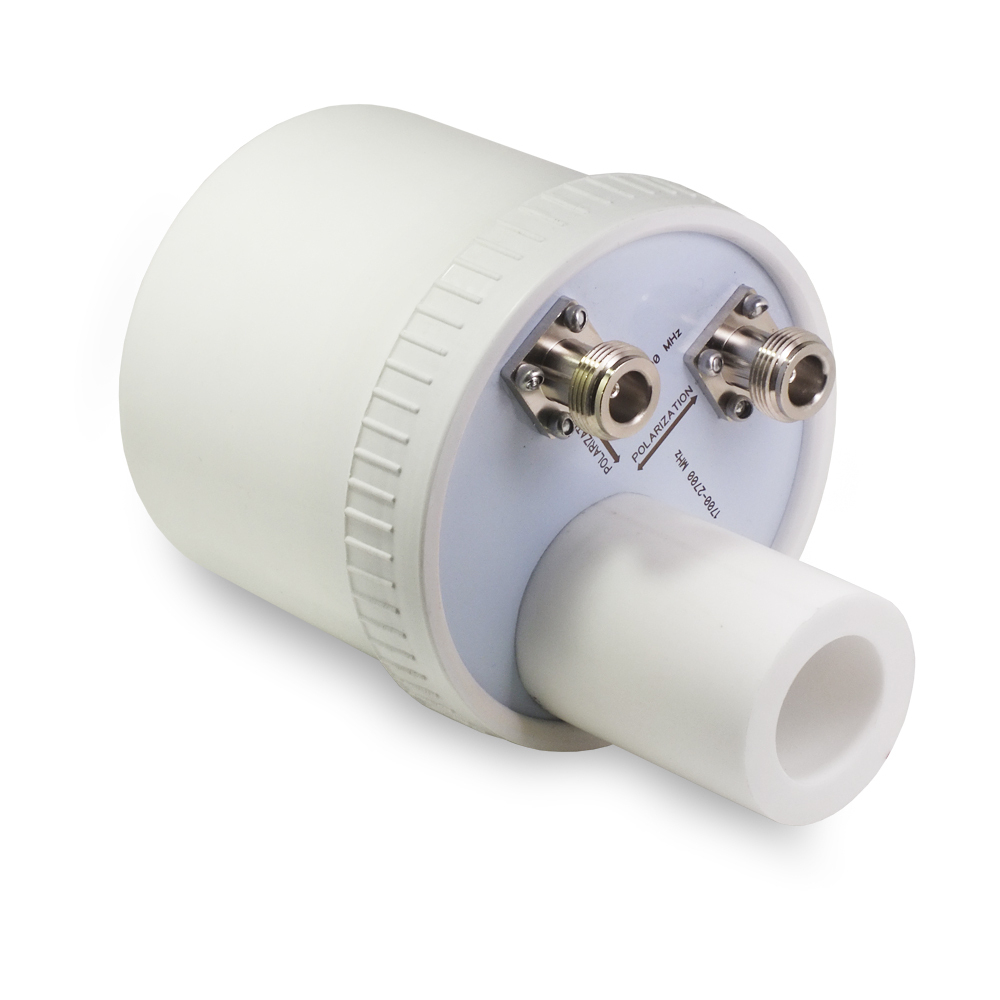

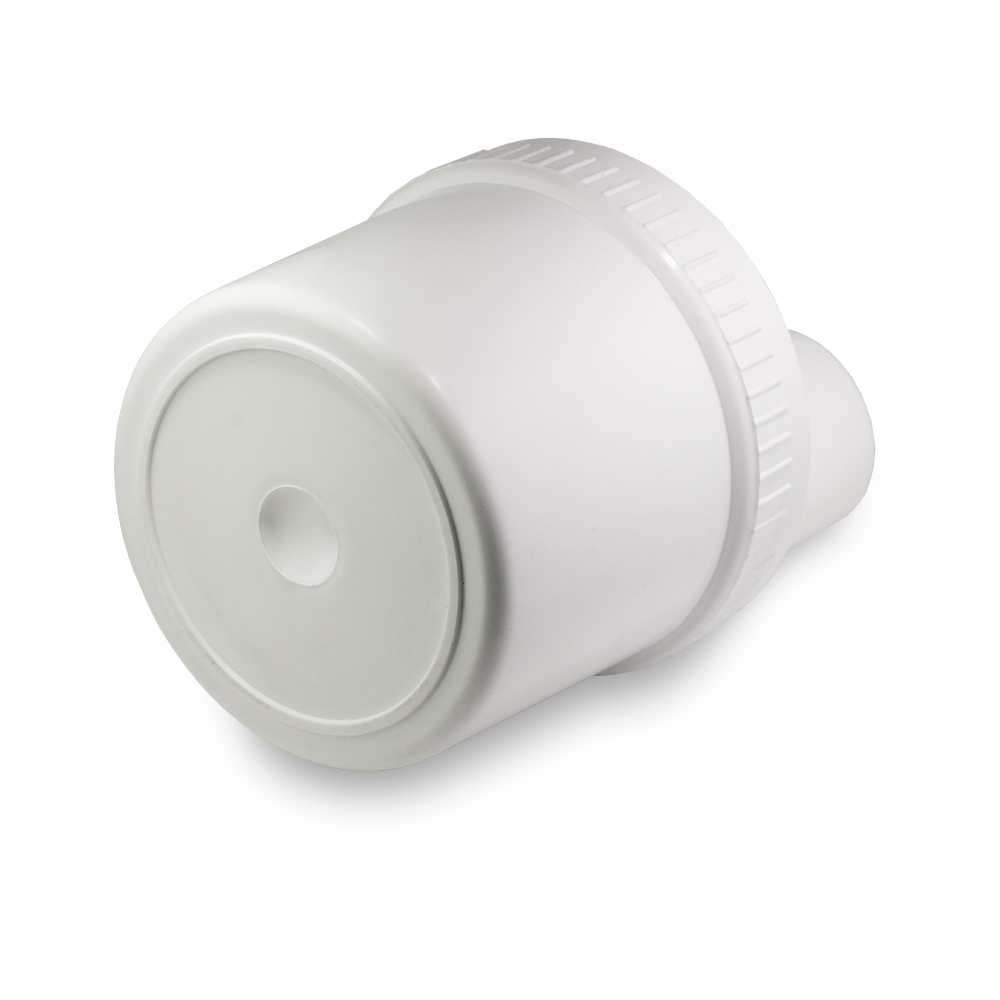

Облучатель офсетной параболической антенны KIP9-1700/2700DP MIMO 2х2 предназначен для использования с 3G/4G/WiFi модемами и роутерами. Облучатель поддерживает стандарты LTE1800, UMTS2100, LTE2600 и Wi-Fi (2,4 ГГц) 802.11 b/g/n с технологией MIMO 2х2 в диапазоне частот 1700-2700 МГц. Если у вас 4G модем, а скорость Интернета и уровень сигнала не устраивают, то использование связки 4G облучатель + тарелка уверенно усилит сигнал. Благодаря MIMO стандарту удваивается пропускная способность канала.
ВАЖНО!!!
Система тарелка+облучатель имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует особой точности. Отклонение в 1 градус уменьшает уровень сигнала в разы. Точное наведение тарелки с облучателем возможно при использовании специального прибора- анализатора спектра.
Доверьте установку и наведение тарелки специалистам.
Установка облучателя.
Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 45° и посмотреть на показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.

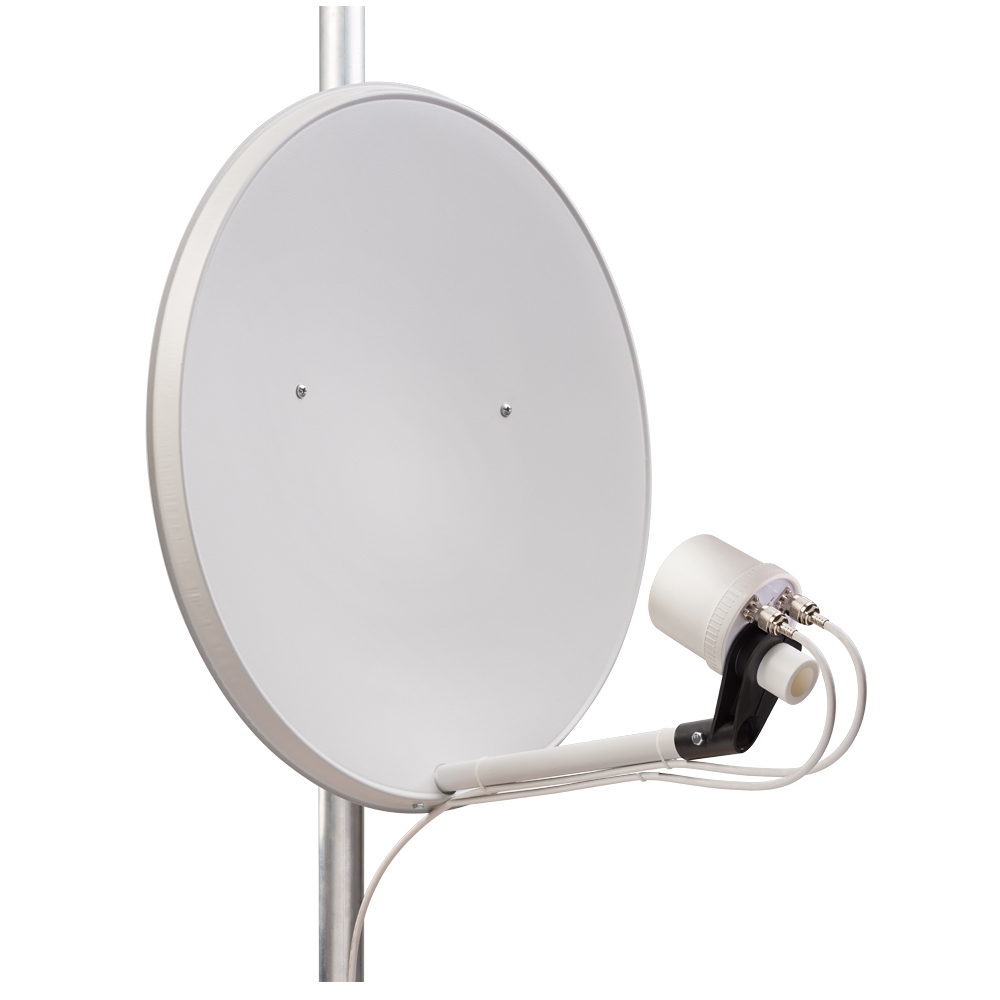

Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя, должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле, как это показано на рисунке.
Зависимость усиления от диаметра тарелки (данные примерные)
| Диаметр тарелки, метр | 0,5 | 0,6 | 0,8 | 0,9 | 1,2 |
|---|---|---|---|---|---|
| Коэффициент усиления, дБ | 20-23 | 22-25 | 24-27 | 26-29 | 31-34 |
Отметим, что любые препятствия между вышкой оператора и вашим облучателем приведут к ослаблению сигнала. Это могут быть деревья, дома, сооружения, неровности рельефа. Поэтому выбирайте место установки тарелки так, чтобы была по возможности прямая видимость вышки.
Чем больше диаметр применяемой тарелки, тем выше коэффициент усиления. Чем больше рабочая частота, тем выше коэффициент усиления.
Не подлежит обязательной сертификации. ВНИМАНИЕ! Спутниковая тарелка в комплект не входит!
