Описание

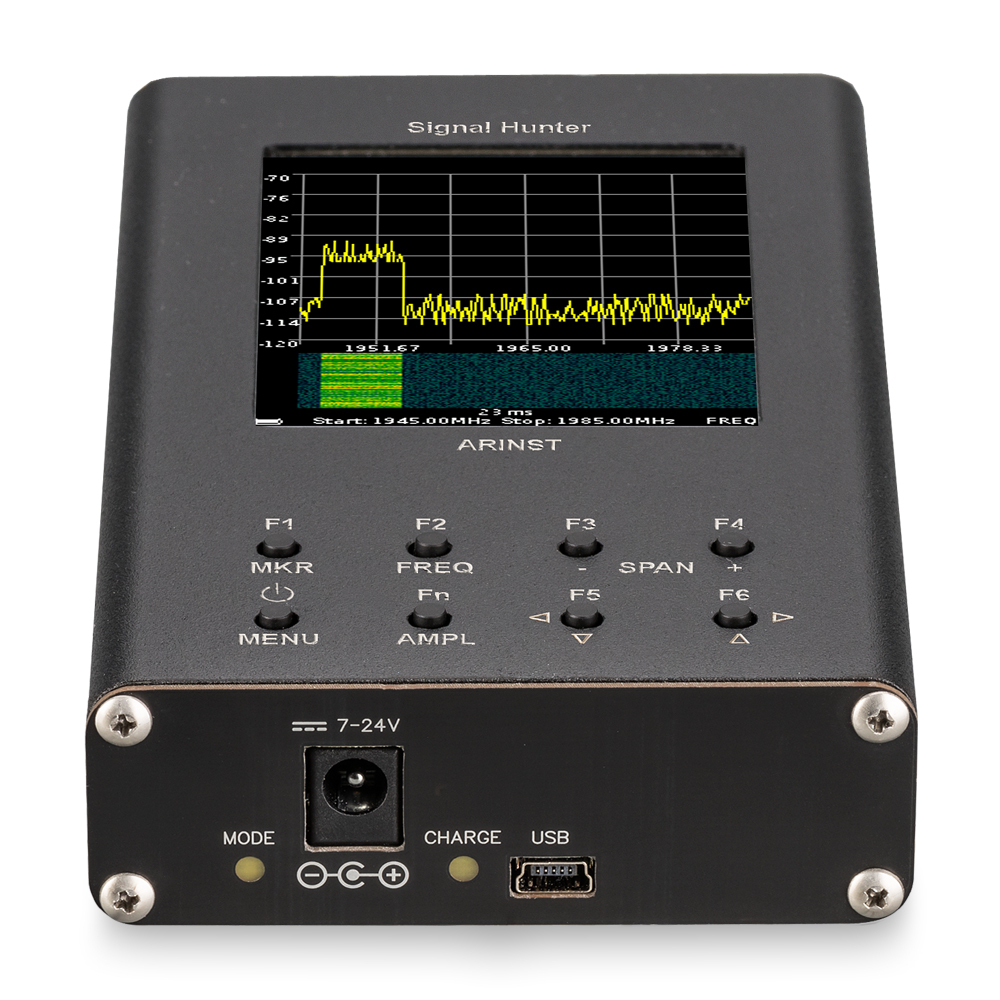

Преимущества анализатора спектра ARINST SSA R2 Signal Hunter:
- наличие цветного резистивного дисплея с диагональю 3.2 дюйма;
- широкий диапазон частот: от 35 до 6200 МГц;
- быстрое сканирование диапазона частот: около 100 мкс на точку;
- высокая точность измерений: ±0,5 дБ в пределах динамического диапазона 70-75 дБ;
- высокая скорость сканирования при любой полосе обзора;
- диаграмма "водопад" (ЧВД);
- диаграмма "цифровой фосфор";
- малый вес и размеры: вес всего 400 г, размеры 155х81х27 мм;
- автономное питание до 3 часов непрерывной работы;
- питание и зарядка от стабилизированного источника с широким диапазоном напряжений от 7 до 24 В, а также от стандартного порта USB 5 В;
- бесплатные обновления программного обеспечения прибора (подробнее про обновления здесь).
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST SSA R2 Signal Hunter: | |
|---|---|
| Отображаемый диапазон частот | 35 МГц — 6200 МГц |
| Динамический диапазон для полосы 35-3000 МГц | >75 дБ |
| Динамический диапазон для полосы 3000-6200 МГц | >70 дБ |
| Максимальная полоса обзора | 6165 МГц |
| Время сканирования максимальной полосы обзора | 3.6 c |
| Полоса пропускания ПЧ (фиксированная) | 200 кГц |
| Скорость сканирования в режиме "Точный" | 1 ГГц/с |
| Скорость сканирования в режиме "Стандартный" | 1,5 ГГц/с |
| Скорость сканирования в режиме "Быстрый" | 2 ГГц/с |
| Время сканирования в полосе 100 МГц | < 55 мс |
| Мин. длительность обнаруживаемого сигнала при полосе сканирования 50 МГц | 30 мс |
| Полка шума в полосе 35-3000 МГц | < -110 дБм |
| Полка шума в полосе 3000-4500 МГц | < -105 дБм |
| Полка шума в полосе 4500-6200 МГц | < -95 дБм |
| Волновое сопротивление | 50 Ом |
| КСВ в рабочем диапазоне частот | < 1,5 |
| Точность отображения сигнала в пределах динамического диапазона в режиме "Точный" | ±0,5 дБ |
| Точность отображения сигнала в пределах динамического диапазона в режиме "Стандартный" | ±1,5 дБ |
| Точность отображения сигнала в пределах динамического диапазона в режиме "Быстрый" | ±2,5 дБ |
| Максимальная входная мощность | -25 дБм |
| Максимальный входной измеряемый сигнал | -30 дБм |
| Максимальное постоянное напряжение на входе | 25 В |
| Максимальный потребляемый ток при работе от аккумулятора | 700 мА |
| Максимальный потребляемый ток при работе от USB (в режиме зарядки) | 700 мА |
| Диапазон напряжений внешнего источника питания |
USB 5В 0,8А гнездо 7-24В 5Вт |
| Минимальная мощность внешнего источника питания | 4 Вт |
| Емкость аккумулятора | 2500 мАч |
| Время непрерывной работы от аккумулятора | 3 часа |
| Время заряда аккумулятора | ~ 3 часа |
| Габаритные размеры (Д×Ш×В) | 155х81х27 мм |
| Масса | 0,4 кг |
Основные функции приложения для управления прибором:
- Просмотр спектра сигналов в виде графиков с установкой диапазона частот и референсного уровня
- В дополнительном режиме "трасса" происходит отображение минимальных значений сигнала (зеленая трасса), максимальных значений (красная трасса) или средних значений (желтая трасса)
- Дополнительный режим отображения частотно-временной диаграммы сигнала (ЧВД) позволяет анализировать предысторию сигнала за некоторый интервал времени. За счет избирательности цветового восприятия человека с помощью ЧВД возможно обнаружение сигналов на уровне шума
- Дополнительный режим отображения «цифровой фосфор» является альтернативным способом визуализации частотно-временной диаграммы, при котором амплитуды сигналов отображаются на шкале, а их временное расположение задается цветом
Ограничения
Устройство не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Каждый прибор калибруется по мощности и частоте.
Устройство не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.
