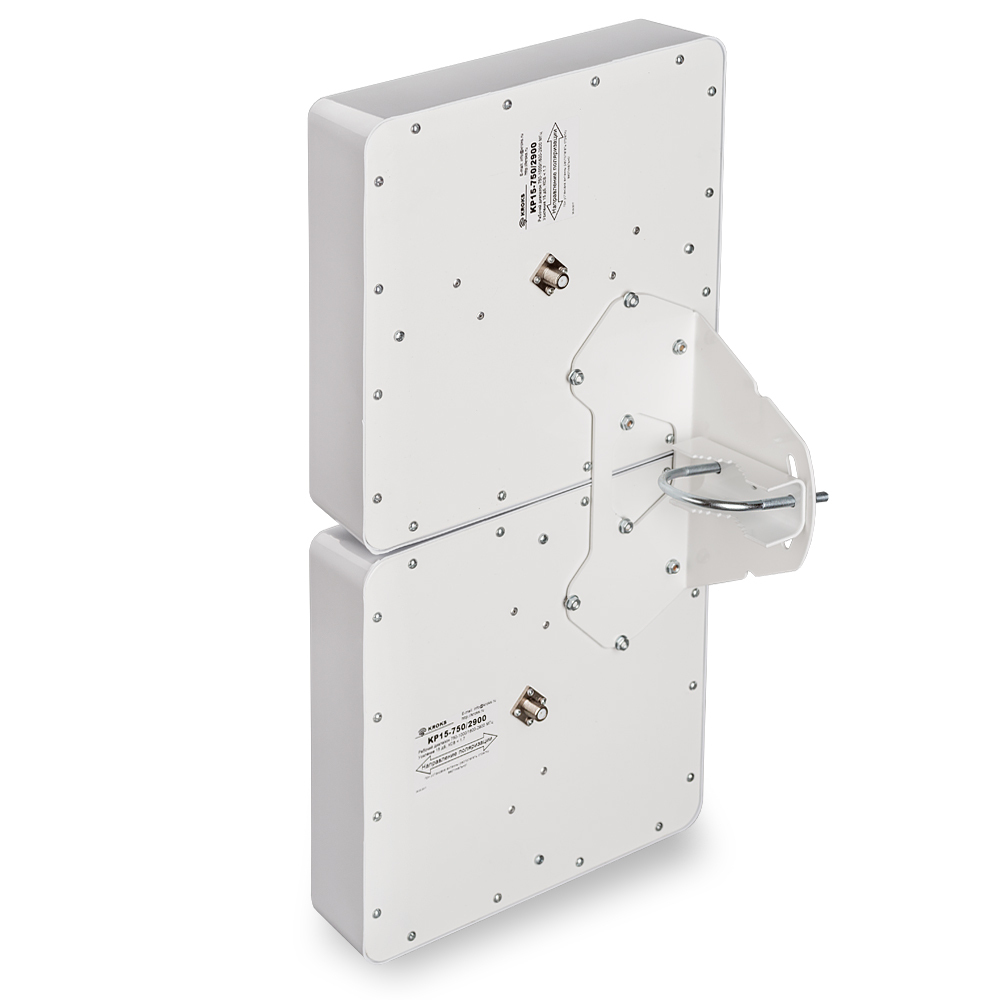

Широкополосная (многодиапазонная) направленная панельная MIMO антенна КАА15-750/2900 с коэффициентом усиления 15 дБ рекомендуется для использования с 3G/4G/YOTA модемами, Wi-Fi роутерами и другим оборудованием работающем в частотном диапазоне 750-2900 МГц. Антенна поддерживает технологию LTE Advanced (LTE-A),позволяющую значительно увеличить скорость передачи данных (до 300 Мбит/с) при использовании клиентского оборудования, поддерживающего данную технологию.
Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:
- 2G (EDGE, GPRS на частотах GSM900, GSM 1800);
- 3G (UMTS 900, UMTS 2100);
- 4G (LTE 800, LTE 1800, LTE 2600), YOTA;
- WI-FI 2400 (IEEE 802.11b, g, n).
Широкий диапазон рабочих частот антенны позволяет 3G/4G/YOTA модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на стандарт 3G, в случае отсутствия 4G сигнала, а антенна обеспечит ему качественный сигнал в обоих диапазонах. Высокий коэффициент усиления (15 дБ) позволяет уверенно работать на значительном удалении от базовой станции оператора сотовой связи. Антенна работает как на прием, так и на передачу сигнала.
Использование технологии MIMO позволяет увеличить скорость передачи данных до 150 Мбит/с. MIMO (Multiple Input Multiple Output) — метод пространственного кодирования сигнала, позволяющий увеличить полосу пропускания канала, при котором для передачи и приема данных используются системы из нескольких антенн. Технология MIMO используется в беспроводных системах связи (Wi-Fi, WiMAX, LTE) для увеличения пропускной способности и более эффективного использования диапазона частот. Использование технологии MIMO позволяет в одном частотном диапазоне передавать больше данных, тем самым увеличивая скорость передачи.
В антенне размещены две излучающие системы с ортогональной поляризацией, позволяющие работать в режиме MIMO 2х2.
Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.
Входы антенны замкнуты накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, роутера). Тем самым, снижается вероятность выхода из строя подключенного оборудования (модем, роутер) от статического электричества и становится необязательным применение грозоразрядника.
Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.
|
Габариты (длина , ширина , высота ), мм
|
500 x 250 x 100
|
Габариты, вес, количество товара в упаковке:
|
Габариты в упаковке (длина , ширина , высота ), мм
|
255 x 255 x 170
|
|
Масса в упаковке, грамм
|
2500
|
|
Количество товара в упаковке, шт
|
3
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
790-960
|
|
1700-2700
|
||
|
Усиление антенны, дБ
|
8-15
|
|
КСВ в рабочем диапазоне частот, не более
|
1.6
|
|
Поляризация
|
Линейная
|
|
Волновое сопротивление, Ом
|
50 (N разъём)
|
|
75 (F разъём)
|
||
|
Максимальная подводимая мощность, Вт
|
10
|
|
Разъём
|
F- female
|
|
N- female
|
||
|
Допустимая ветровая нагрузка, м/с
|
30
|
|
Диапазон рабочих температур, оС
|
-40 … +50
|
|
Максимально допустимая влажность воздуха, %
|
100
|
|
Развязка между портами не менее, дБ
|
30
|
|
Стандарт связи
|
Многодиапазонная
|
|
UMTS 2100
|
||
|
LTE 2600
|
||
|
UMTS 900
|
||
|
LTE 1800
|
||
|
LTE 800
|
||
|
WiFi 2400
|
||
|
Тип монтажа
|
на трубу
|
|
Тип исполнения
|
Панельная
|
Графики КСВ, диаграммы направленности:
