Панельная антенна KAA18-1700/2700 BOX предназначена для использования совместно с 3G/4G/YOTA модемами, в диапазоне частот 1700-2700 МГц.
Антенна совместима с оборудованием для следующих стандартов:
- 2G (EDGE, GPRS на частотах GSM1800)
- 3G (UMTS 2100)
- 4G (LTE1800, LTE2600)
- WI-FI 2,4 ГГц (IEEE 802.11b, g, n)
Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на 3G стандарт, в случае отсутствия 4G сигнала, а антенна обеспечит ему качественный сигнал в обоих диапазонах.

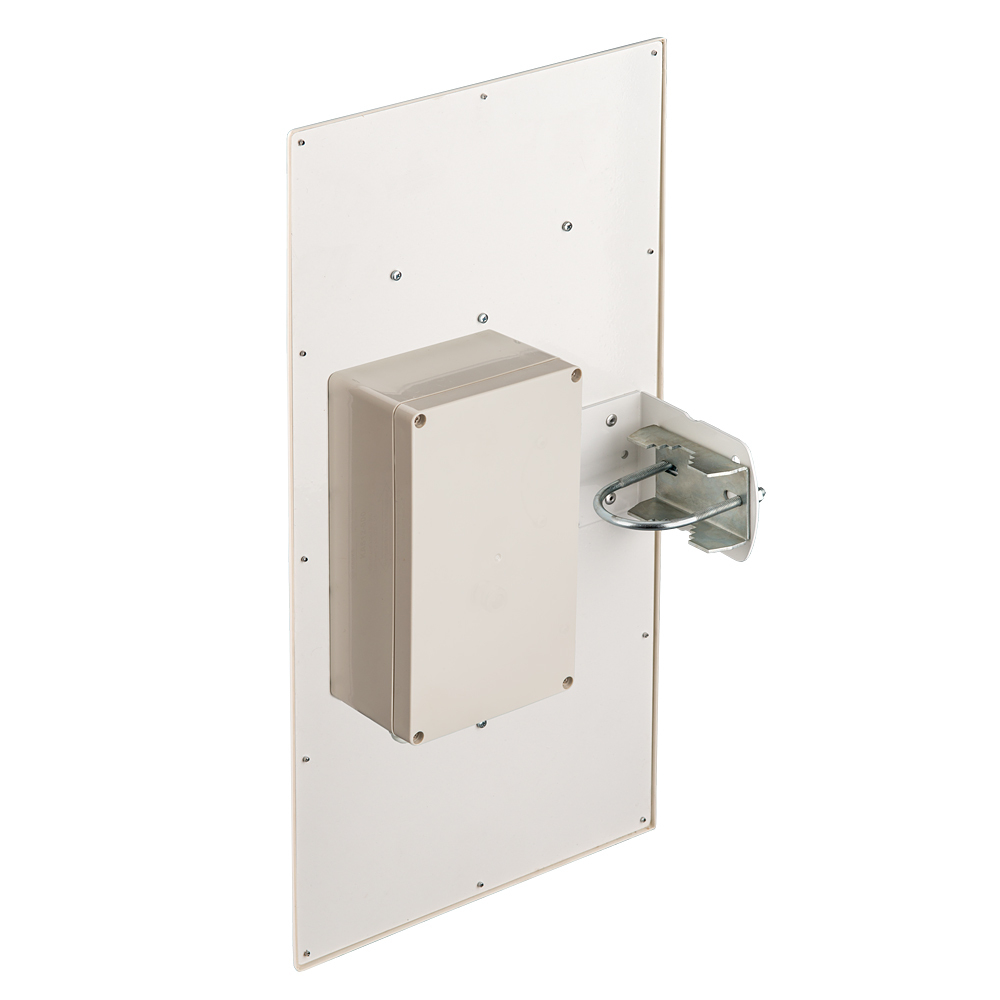

Антенна совмещена с герметичным боксом, в котором размещают роутер и 3G/4G модем. Гермобокс позволяет размещать всю линейку наших роутеров для гермобокса или роутеры других производителей.

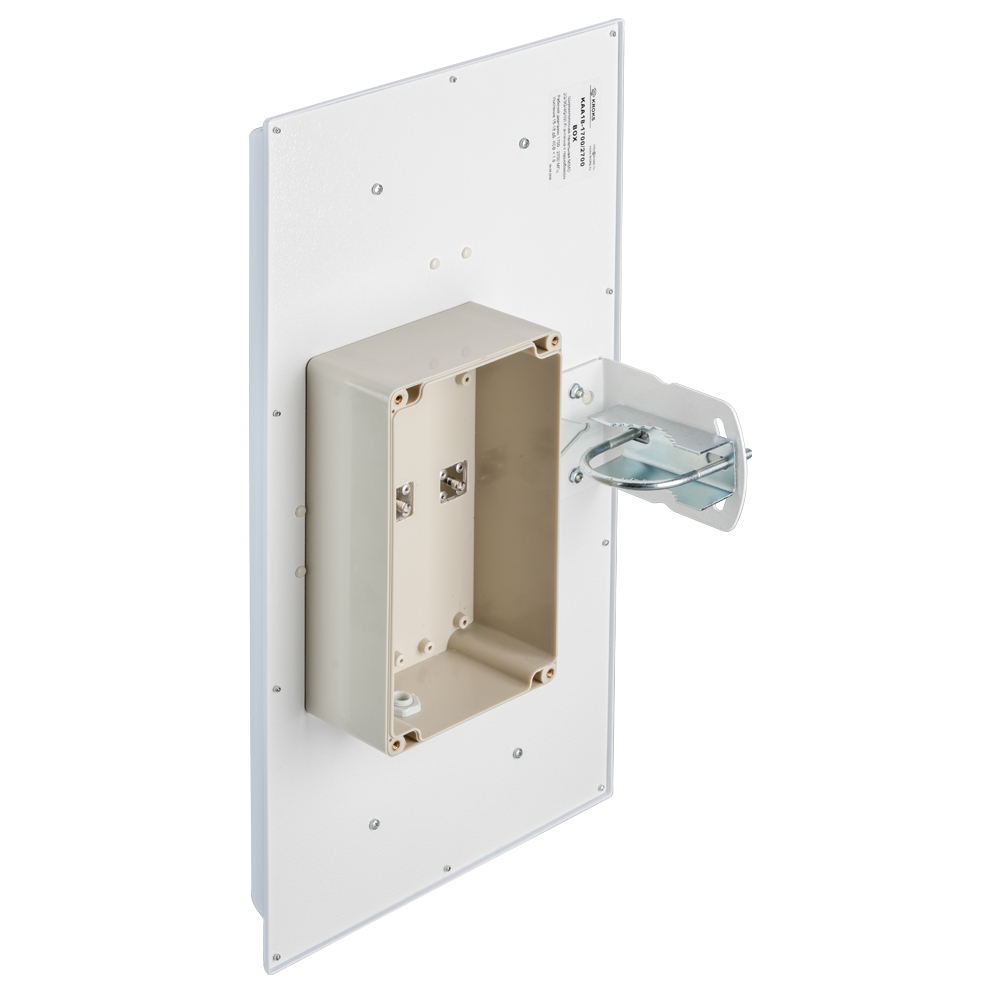

На задней стенке антенны размещены два высокочастотных разъёма SMA (female). В комплект поставки входят два пигтейла в зависимости от выбранной модификации: CRC9, SMA или U.fl.
Пример размещения роутера с 3G/4G USB модемом в гермобоксе антенны и его подключение

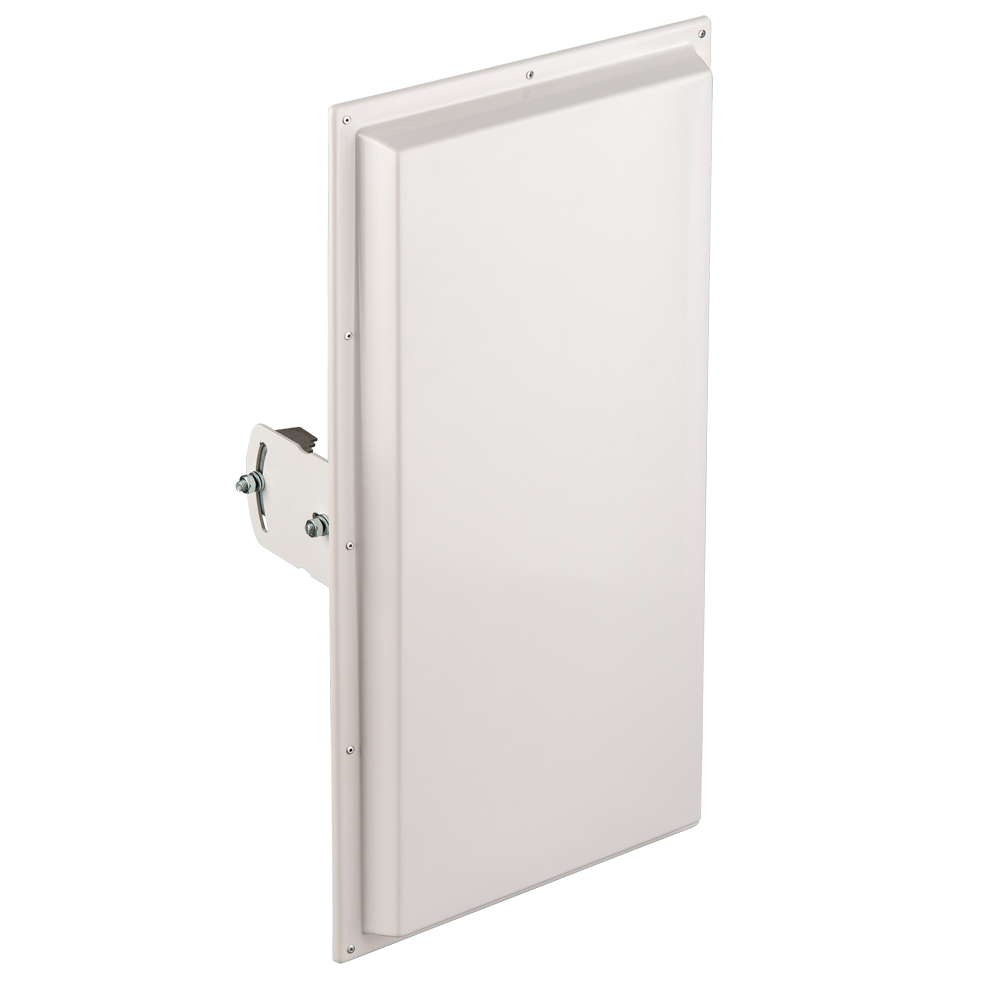

Корпус антенны выполнен из ABS пластика, устойчивого к УФ излучению и осадкам. Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования, снижая вероятность выхода из строя от статического электричества, и делает необязательным применение грозоразрядника. Крепление антенны предназначено для установки на вертикальную трубу диаметром 32-40 мм. и позволяет регулировать по углу наклона.
| Габариты (длина , ширина , высота ), мм | 480 x 260 x 140 |
Габариты, вес, количество товара в упаковке:
| Габариты в упаковке (длина , ширина , высота ), мм | 480 x 260 x 145 |
| Масса в упаковке, грамм | 2300 |
| Количество товара в упаковке, шт | 4 |
Антенны- характеристики :
| Рабочий диапазон частот, МГц | 1700-2700 |
| Усиление антенны, дБ | 15-18 |
| КСВ в рабочем диапазоне частот, не более | 1.8 |
| Поляризация | Линейная |
| Волновое сопротивление, Ом | 50 (SMA разъём) |
| Максимальная подводимая мощность, Вт | 10 |
| Разъём | SMA-female |
| Допустимая ветровая нагрузка, м/с | 30 |
| Диапазон рабочих температур, оС | -40 … +50 |
| Максимально допустимая влажность воздуха, % | 100 |
| Развязка между портами не менее, дБ | 35 |
| Стандарт связи | UMTS 2100 |
| LTE 2600 | ||
| LTE 1800 | ||
| GSM 1800 | ||
| WiFi 2400 | ||
| Многодиапазонная | ||
| Тип монтажа | на трубу |
| Тип исполнения | Панельная |
| С гермобоксом | ||
Графики КСВ, диаграммы направленности:
