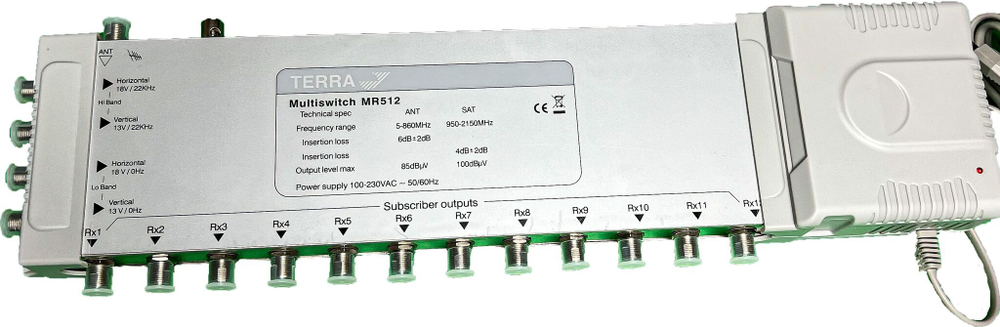

Мультисвитч TERRA MR512

Добавить в сравнение

MR512 предназначен для распределительных сетей сигналов четырёх спутниковых поляризаций и наземного ТВ до 12 абонентов по схеме *звезда*. Дискретный регулятор усиления на 16 позиций для наземного ТВ. Встроенный источник для дистанционного питания. Возможность питания предусилителей через вход наземного ТВ. Литой корпус.
Соседние устройства среди пятилинейных спутниковых мультисвитчей включают переключатели с различным количеством выходов, и с двумя типами питания 220В (для MR) и 18В (для MV)

Описание
Характеристики
Отзывы
Описание

модель

MSR504

MSR508

MSR512

MSR516

Число выходов

4

8

12

16

Диапазон частот

SAT IF

950-2400 MHz

Terr. TV

47-862 MHz

Коэффициент усиления (фиксированная пре-коррекция АЧХ)

SAT IF

выходы 1-4

1 4 dB

выходы 5-8

-

-1 1 dB

выходы 9-12

-

-3 -2 dB

выходы 13-16

-

-5 -5 dB

Terr. TV регулир. 17дБ

выходы 1-4

-7 -3 dB

выходы 5-8

-

-8 -5 dB

выходы 9-12

-

-9 -7 dB

выходы 13-16

-

-10 -9 dB

Выходной уровень для SAT IF (IMD3=35 dB)

93дБмкВ

Выходной уровень для Terr. TV (DIN45004B)

выходы 1-4

91 dBµV

91 dBµV

91 dBµV

91 dBµV

выходы 5-8

-

88 dBµV

88 dBµV

88 dBµV

выходы 9-12

-

-

86 dBµV

86 dBµV

выходы 13-16

-

-

-

83 dBµV

Развязка по входам спутникового ТВ

> 30 dB

Развязка между выходами

> 30 dB

Подавление

Terr. TV/SAT

30 dB

SAT/Terr. TV

40 dB

Напряжение питания через ВЧ входы

H/Lo, H/Hi - 17 V;  V/Lo, V/Hi - 14 V;  Terr. TV - 12В

Ток питания через  ВЧ входы

+17V & +14V &+12V

< 0.8 A

+14V& +12V

< 0.5 A

Потребление тока от приемника

< 80 mA

Управляющие сигналы

14/18В, 0/22 kHz

Потребляемая мощность*

230 V~   50 Hz   2.5 W

Диапазон рабочих температур

-20° +50° C

Габариты/Вес (в упаковке)

200x128x53 mm/0.68 kg

230x128x53 mm/0.78 kg

270x128x53 mm/0.88 kg

310x128x53 mm/0.98 kg



* без внешней нагрузки по ПТ; с максимальной нагрузкой 21 W

Характеристики
Производитель
Terra
