Описание

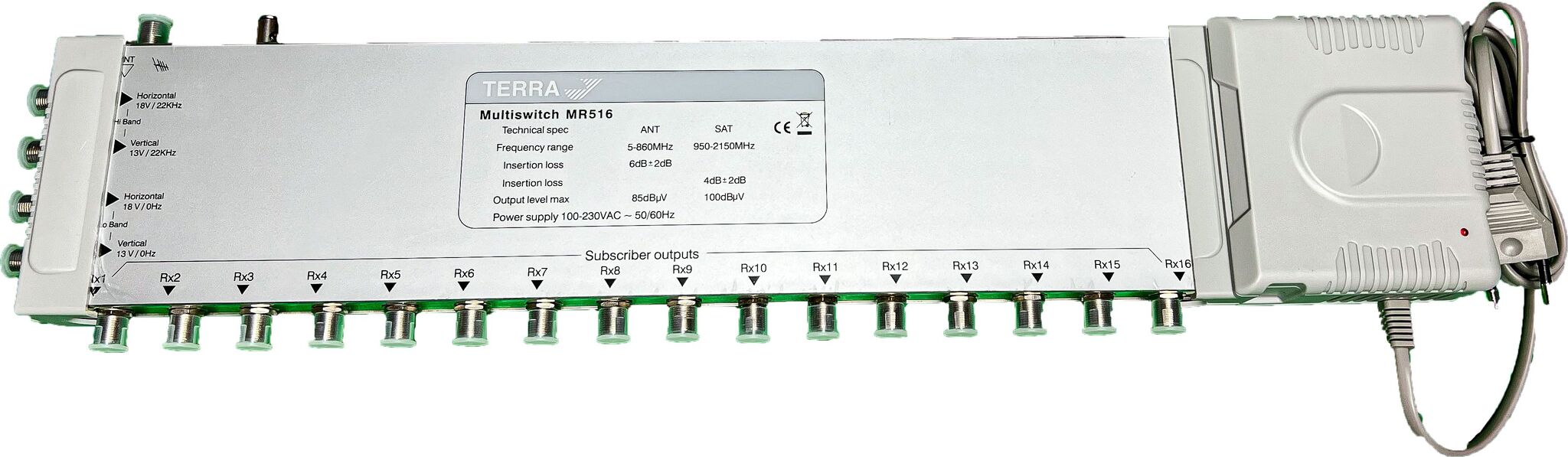

| Тип | MR508 | MR512 | MR516 | ||
| Число выходов | 8 | 12 | 16 | ||
| Диапазон частот | SAT ПЧ | 950-2400 МГц | |||
| Эфирное ТВ | 47-862 МГц | ||||
| Коэффициент усиления (фиксированная пре-коррекция АЧХ) |
SAT ПЧ | выходы 1-4 | 0 … 8 дБ | ||
| выходы 5-8 | -1 … 6дБ | ||||
| выходы 9-12 | - | -2 … 3 дБ | |||
| выходы 13-16 | - | -3 ... 1 дБ | |||
| Эфирное ТВ | выходы 1-4 | -1 … 5 дБ | |||
| выходы 5-8 | -2 … 3 дБ | ||||
| выходы 9-12 | - | -3 … 1 дБ | |||
| выходы 13-16 | - | -4 … -1 дБ | |||
| Регулировка усиления Тегг. IV | 15 дБ с шагом 1 дБ | ||||
| Выходной уровень для 5АТ1Р (1М03=35 6В)* | 96 дБмкВ | ||||
| Выходной уровень для Тегг. IV (1М03=60бВ)* | выходы 1-4 | 88 дБмкВ | 88 дБмкВ | 88 дБмкВ | |
| выходы 5-8 | 86 дБмкВ | 86 дБмкВ | 86 дБмкВ | ||
| выходы 9-12 | - | 84 дБмкВ | 84 дБмкВ | ||
| выходы 13-16 | - | - | 82 дБмкВ | ||
| Развязка по входам спутникового ТВ | ≥ 30 дБ | ||||
| Развязка между выходами | SAT ПЧ | ≥ 30 дБ | |||
| Эфирное ТВ | ≥ 35 дБ | ||||
| Подавление | Эфир / SAT | ≥ 30 дБ | |||
| SAT / Эфир | ≥ 40 дБ | ||||
| Напряжение питания через РЧ входы | H, Lo and H, Hi - 18 V; V,Lo and V,Hi - 14 V***; Terr. TV - 12 V |
||||
| Ток питания через РЧ входы | +18 В & +14В & +12В | ≤ 0.7 А | |||
| +14 В & +12В | ≤ 0.5 А | ||||
| +12 В | ≤ 100 мА | ||||
| Потребление тока от приемника | < 65 мА | ||||
| Управляющие сигналы | 14/18 V, 0/22 кН2 | ||||
| Предельные значения напряжения питания, потребляемая мощность** |
198-250В 50/60Гц 2Вт | ||||
| Диапазон рабочих температур | -20° … +50°С | ||||
| Габариты, мм/Вес (в упаковке) | 253x135x52 0.8 кг |
293x135x52 0.9 кг |
333x135x52 1.1 кг |
||
Допустим, Вам необходимо обеспечить телевидением небольшое учреждение, к примеру, школу или бизнес-центр. При этом базового эфирного пакета программ не всегда достаточно, и Вы хотели бы предоставить абонентам также и спутниковое телевидение. Даже при небольшом количестве спутниковых программ (к примеру 40) для подачи их в сеть с 16-ю абонентами по классической схеме(по ВЧ) потребуется 40 приемников с модуляторами, что приводит к невероятно большому бюджету (более 400000 руб.).
Реализация же спутникового ТВ по "индивидуальной"(каждый абонент на своем sat-конвертере) схеме потребует большого количества кабелей и антенн с конвертерами.
Использование мультисвитча позволяет обойтись всего одной спутниковой антенной и эфирным приемным постом. К абоненту ОБА СИГНАЛА идут по ОДНОМУ кабелю. А каждый абонент получает доступ к эфирному телевидению и к любой поляризации или диапазону спутникового телевидения. Все становится проще в реализации и понятнее в обслуживании. Наличие на мультисвитче выходов с разными затуханиями позволяет учесть разницу в длинах кабелей к абонентам. И все это в одном компактном и надежном устройстве работающем по принципу поставил и забыл.
