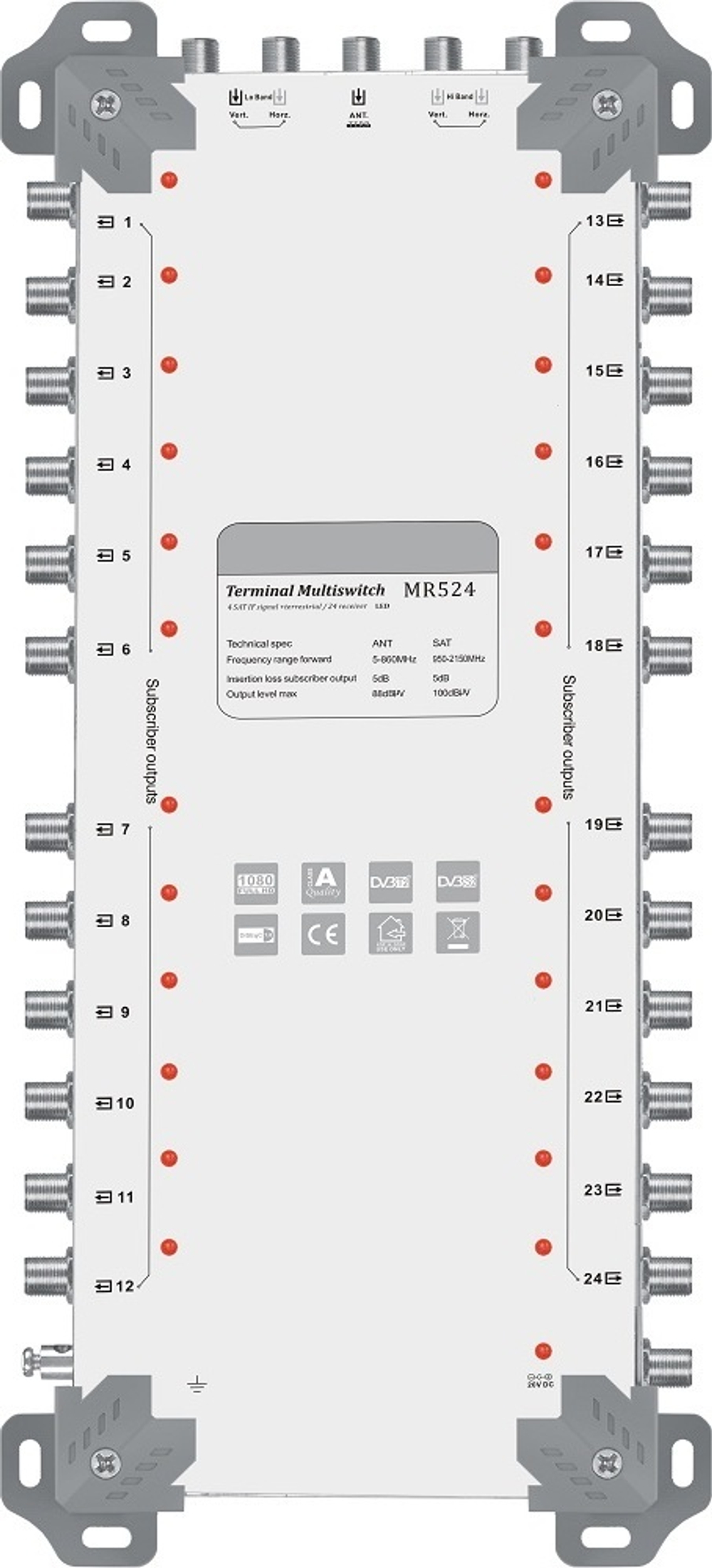

Мультисвитч TERRA MR524

Как это работает?


Пять входов. Один для наземного ТВ, 47-862 МГц. И четыре входа для спутниковых сигналов промежуточной частоты, 950-2400 МГц. По входу обычного телевидения (47-862МГц) усиления нет. Поэтому на схеме подключения присутствует ТВ усилитель. Мультисвитч способен питать предусилители по коаксиальному кабелю. Пользователь может сам включать или выключать подачу 12В на антенный вход. Четыре спутниковых входа подключаются к многовыходовому конвертору или к нескольким конверторам. 24 выхода мультисвитча имеют разные коэффициенты усиления (Ку). Это позволяет корректировать уровень сигнала у абонента в зависимости от удаленности его от мультисвитча. Таким образом, можно грамотно и надежно реализовать деление спутникового сигнала внутри дома. Ведь использование простых делителей при таком большом количестве абонентов невозможно. Кроме того, схемы на делителях не позволят делать интеллектуальную адресацию к нескольким конверторам.

Технические характеристики:

ТИП                                                        MSR524
Номер заказа....................................................02708
Число выходов                                              24
Диапазон частот SAT IF...................................950-2400 MHz
Terr. TV                                                    47-862 MHz
Коэффициент усиления SAT IF
(фиксированная пре-коррекция АЧХ)
выходы 1-8               1 2 dB
выходы 9-16            -1 -1 dB
выходы 17-24          -3 -4 dB

Эфирное телевидение (встроенный аттенюатор 17 dB)
выходы 1-8             -7 -10 dB
выходы 9-16           -8 -12 dB
выходы 17-24         -9 -14 dB

Выходной уровень для SAT ПЧ (IMD3=35 dB) 93 дБмкВ

Выходной уровень для Terr. TV (DIN45004B)
выходы 1-8             91 dBµV
выходы 9-16           88 dBµV
выходы 17-24         86 dBµV

Развязка по входам спутникового ТВ > 30 dB
Развязка между выходами                  > 30 dB
Подавление Terr. TV/SAT                     30 dB
SAT/Terr. TV                                           40 dB
Напряжение питания через ВЧ входы
H/Lo, H/Hi - 17 V;
V/Lo, V/Hi - 14 V;
Terr. TV - 12 V
Ток питания через +17V & +14V &+12V < 0.7 A
ВЧ входы +14V & +12V < 0.5 A
Потребление тока от приемника < 160 mA
Управляющие сигналы 14/18 V, 0/22 kHz,тон импульс или DiSEqC 2.0
Потребляемая мощность* 230 V~ 50 Hz 2.5 W
Диапазон рабочих температур -20  +50 C
Габариты/Вес (в упаковке) 310x128x53 mm/1 kg 350x128x53 mm/1.2 kg
* без внешней нагрузки по ПТ; с максимальной нагрузкой 21 W
