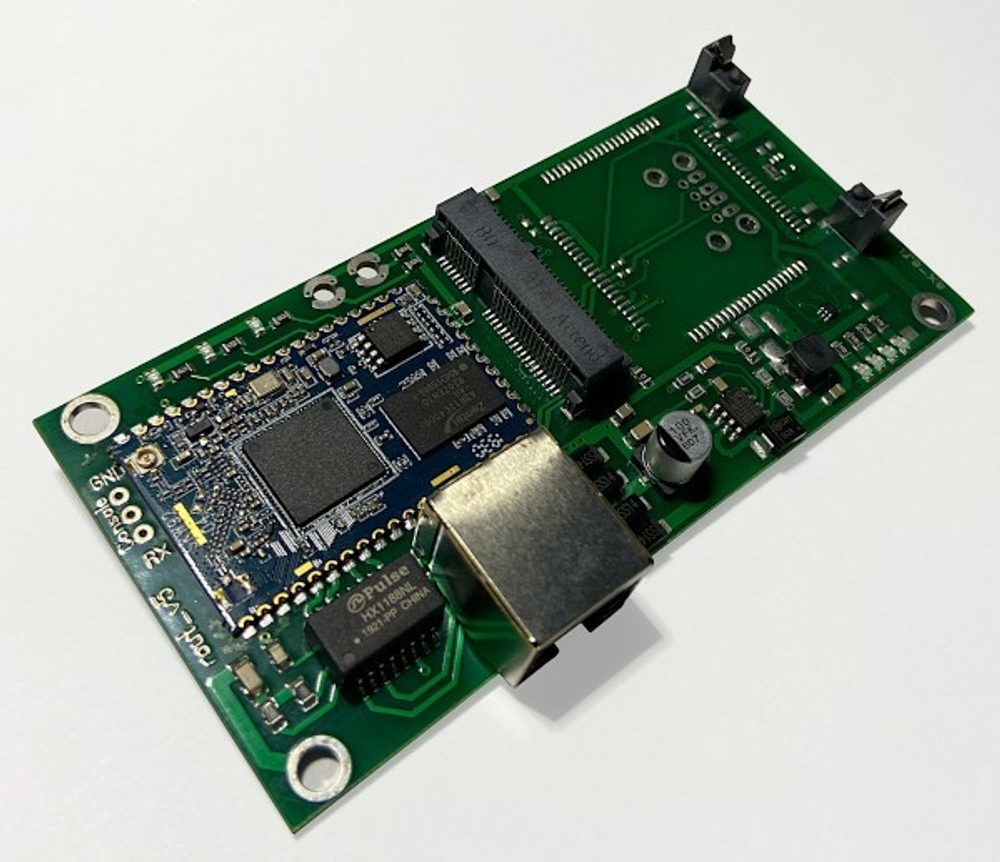

AXR-5P PoE представляет собой 3G/4G-роутер и предназначен для совместной работы с 3G/4G mini_PCI-e модемами. Питание роутера осуществляется по Ethernet-кабелю длиной до 100 метров (при использовании стандартного пассивного PoE-инжектора и блока питания DC 24V/1А), что позволяет разместить его в герметичном боксе антенны, или в самостоятельном боксе рядом с антенной. Такое решение позволяет уменьшить до минимума потери в соединительных высокочастотных кабелях соединяющих антенну и модем. Роутер имеет 3 посадочных отверстия для легкого размещения в антеннах серии Unibox и др. Маршрутизатор содержит встроенный WIFI модуль с скоростью передачи данных до 150Мб/с .
На рисунке выше показаны варианты использования AXR-5P PoE.
В варианте (а) маршрутизатор и USB-модем размещены в помещении в отдельном боксе, к mini-PCI-e-модему подключена внешняя антенна. Антенна принимает сигнал 3G/4G, передает его в модем и далее в роутер, встроенный модуль WIFI создает зону покрытия внутри помещения, к которой можно подключить планшеты, смартфоны, телевизоры и т. д. Радиус действия зоны WIFI будет зависеть от использования WiFi антенны. Питание роутера осуществляется по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5P PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
В варианте (б) маршрутизатор и модем помещены в уличную антенну с гермобоксом, здесь модем подключается к антене при помощи коротких антенных кабелей и благодаря этому значительно улучшаются параметры принимаемого сигнала (уровень сигнала, отношение сигнал/шум). При этом основная зона охвата WIFI будет расположена вне помещения и может достигать 20-50 метров. Этого вполне может хватить для покрытия сетью WIFI придомовой территории. Питание роутера осуществляется, как и в предыдущем варианте, по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5P PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.
Достоинства:
- Прост в использовании, необходимо только подключить питание установить mini-PCI-e-модем и Sim-карту
- Светодиодная индикация уровня принимаемого сигнала
- Роутер снабжен собственным веб-инерфейсом
- Для соединения с PoE инжектором используются стандартные Ethernet удлинители
- Возможность размещения роутера и 3G/4G модема практически в любом удобном месте, ближе к антенне, даже внутри антенны
- Широкий диапазон питающего напряжения роутера, защита от переплюсовки.
Поддерживаемые модемы:
- Sierra MC73xx MC74xx
- Quectel EP06
- Simcom Sim7600E Sim7600E-H
Комплект поставки:
- Маршрутизатор AXR-5P PoE
- Инструкция по подключению с кратким описанием WEB-интерфейса (скачать)
- Упаковка из картона или полиэтилена
