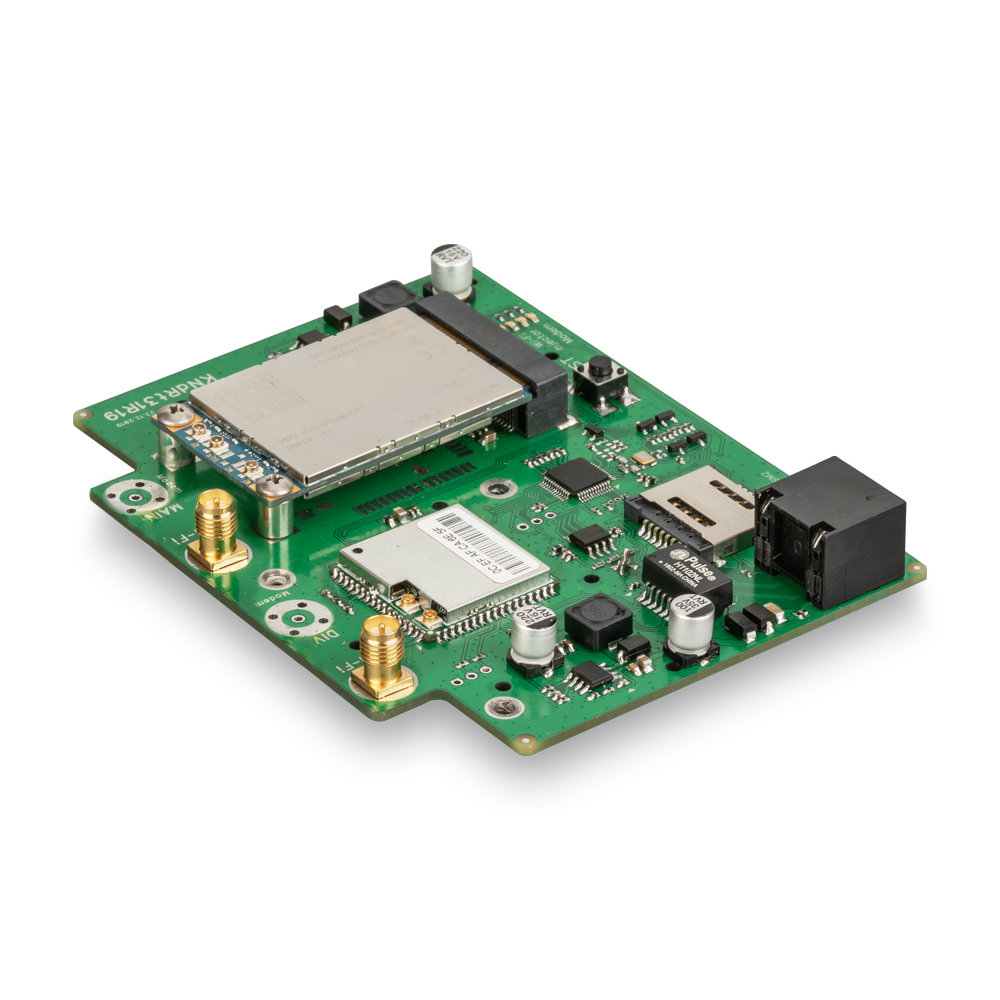

Роутер Kroks с m-PCI модемом LTE cat.6, с поддержкой SIM-инжектора

Внешняя 4G MIMO антенна подключается к разъёмам U.Fl размещенным на модеме.  На плате роутера установлены разъёмы RP-SMA (female) для подключения внешних Wi-Fi антенн и беспроводной передачи данных на частоте 2400 МГц.

Встроенный в роутер 4G LTE-A Cat.6 mini-PCI модем MEIGLink SLM828 поддерживает следующие стандарты связи:

• 4G - LTE - FDD: B1/B3/B5/B7/B8/B20/B28/B32 - 2100/1800/850/2600/900/800/700/1500 МГц;
• 4G - LTE - TDD: B38/B40/B41 - 2600/2300/2600+ МГц;
• 3G - UMTS/WCDMA: B1/B3/B5/B8 - 2100/1800/850/900 МГц.

      2×СА* - B1+B1/B5/B8/B20/B28;
                    B3+B3/B5/B7/B8/B20/B28;
                    B7+B5/B7/B8/B20/B28;
                    B20+B32;
                    B38+B38;
                    B40+B40;
                    B41+B41.

*- 2×СА - агрегация нескольких несущих (смежных и несмежных) частот служит для одновременного приёма и передачи данных, используя несколько частотных диапазонов.

Технология LTE-Advanced, поддерживаемая модемом, предусматривает расширение полосы частот, агрегацию частотных диапазонов, расширенные возможности многоантенной передачи данных MIMO и значительное увеличение скорости передачи до 300 Мбит/с во входящем и до 50 Мбит/с в исходящем канале.

Использование технологии LTE-Advanced дает большое преимущество в районах, где много пользователей LTE, обеспечивая лучшую отзывчивость в условиях "плотного" эфира и более высокую эффективность для слабых сигналов.

Внимание, соединение через проводной LAN порт роутера ограничено скоростью 100 Мбит/с. Роутер работает только совместно с внешней 3G/4G антенной.

Поддержка двух SIM-карт предусматривает возможность использования услуг двух операторов сотовой связи, а также возможность создания резервного канала. В случае неполадок с первой SIM-картой, вторая обеспечит бесперебойный доступ к сети Интернет.

Роутер поддерживает работу с устройством для удаленного подключения SIM-карт – SIM-инжектором, что позволяет подключить SIM-карту оператора как непосредственно в роутере, так и через выносное устройство - SIM-инжектор, который располагается внутри помещения. Такое решение позволяет избежать проблем с заменой SIM-карты в случае её блокировки или выхода из строя не прибегая к демонтажу и разборке антенны. Несмотря на удаленное расположение SIM-инжектора от роутера, качество связи не ухудшается.

Напряжение питания роутера 7-24 В. Питание роутера и передача данных осуществляется по кабелю "витая пара" (Passive PoE: по паре 4-5 подается "+", по паре 7-8 подается "-"). Благодаря технологии PoE пользователь получает качественный интернет без потери сигнала в кабеле на удалении до 50 метров.

Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности. Управление роутером осуществляется через веб-интерфейс.

Преимущества

• поддержка двух SIM-карт с возможностью создания резервного канала связи;
• возможность использования до 4 SIM-карт с SIM-инжектором или с SIM-инжектором, встроенным в точку доступа;
• переключение установленных SIM-карт через веб-интерфейс роутера;
• удобство замены и установки SIM-карты через SIM-инжектор (выбирается при заказе);
• поддерживает все существующие в России стандарты мобильной связи 4G (LTE FDD, LTE TDD), 3G (UMTS/WSDMA);
• технология passive-PoE позволяет подать в роутер питание напряжением 24 В по кабелю UTP (витая пара);
• длина кабеля от внешнего роутера до SIM-инжектора составляет до 50 м;
• широкий диапазон рабочих температур (–40…+50°C) позволяет монтировать роутер в уличные антенны со встроенным гермобоксом;
• простота настройки - вставить SIM-карту, соединить проводом и включить в розетку.

Данный роутер может работать одним из двух видов SIM-инжекторов (приобретается отдельно).

1. SIM-инжектор KROKS позволяет подключить удаленно SIM-карту и предназначен для подключения к компьютеру или домашнему роутеру.
2. WiFi точка доступа KROKS Rt-Cse SIM Injector DS со встроенным SIM-инжектором позволяет подключить сетевые устройства через LAN порты или WiFi, а также обеспечивает подключение двух SIM-карт для резервирования мобильного интернета.

Пример размещения роутера в гермобоксе антенны и его подключение

Антенны, гермобоксы, SIM-инжектор, блок питания, кабельные сборки и пигтейлы для подключения роутера не входят в комплект поставки и приобретаются отдельно!

Подключение роутера с SIM-инжектором к ПК

Подключение роутера с SIM-инжектором к домашнему роутеру или точке доступа

Подключение роутера к SIM-инжектору интегрированному в точку доступа и 5 портовый коммутатор

Операционная система

На роутере установлен производительный процессор MIPS, модель MTK7628. Устройство работает под управлением операционной системы OpenWRT на базе Linux, позволяющей встраивать готовые программные приложения, тем самым расширяя функционал роутера.

Дополнительные функции роутера:

• Проброс портов для доступа к ресурсам локальной сети
• Туннели GRE, PPTP, IPSec, OpenVPN, OSPF, L2TPv2/v3
• Отправка SMS через Web-интерфейс
• Обслуживание, управление и мониторинг через Web-интерфейс
• DHСP Server
• Межсетевой экран Firewall (iptables)

Рабочие частоты:

• 3G - UMTS/WCDMA - B1/B3/B5/B8 - 2100/1800/850/900 МГц;
• 4G - LTE FDD - B1/B3/B5/B7/B8/B20/B28/B32 - 2100/1800/850/2600/900/800/700/1500 МГц;
          LTE-TDD - B38/B40/B41 - 2600/2300/2600 МГц;
          2×CA* - B1+B1/B5/B8/B20/B28; B3+B3/B5/B7/B8/B20/B28; B7+B5/B7/B8/B20/B28; B20+B32; B38+B38; B40+B40; B41+B41

  Диапазон LTE-FDD B32 работает только на приём и является дополнительным несущим компонентом при агрегации несущих частот в технологии LTE-A.

* 2×CA - агрегация нескольких несущих (смежных и несмежных) частот служит для одновременного приёма и передачи данных, используя несколько частотных диапазонов.

Скорость передачи данных модемом:

• 4G - до 300 Мбит/с (прием) / 50 Мбит/с (передача)
• 3G - до 42 Мбит/с (прием) / 5.76 Мбит/с (передача)

Аппаратные характеристики:

• Процессор MIPS MTK7628 580 МГц
• память ОЗУ 64 MB
• память ПЗУ 16 MB
• Ethernet 10/100 Мбит/c
• Wi-Fi 802.11 b/g/n
• Питание Passive PoE 7-24 В
• Диапазон рабочих температур от -40 до +50^оС

Разъёмы и интерфейсы:

• LAN порт Ethernet 10/100 Мбит/с
• 2 U.Fl разъема для подключения 3G/4G антенны
• 2 RP-SMA(female) разъема для подключения Wi-Fi антенн
• 2 слота для SIM-карт
• Кнопка сброса настроек

Антенны, гермобоксы, SIM-инжектор, блок питания, кабельные сборки и пигтейлы для подключения роутера не входят в комплект поставки и приобретаются отдельно!
