Данный роутер разработан специально для организации видеонаблюдения в зонах неуверенного приема сигнала мобильного оператора, где проводное подключение к интернету недоступно. Например объекты строительства, остановки транспорта, перекрестки и т.д.

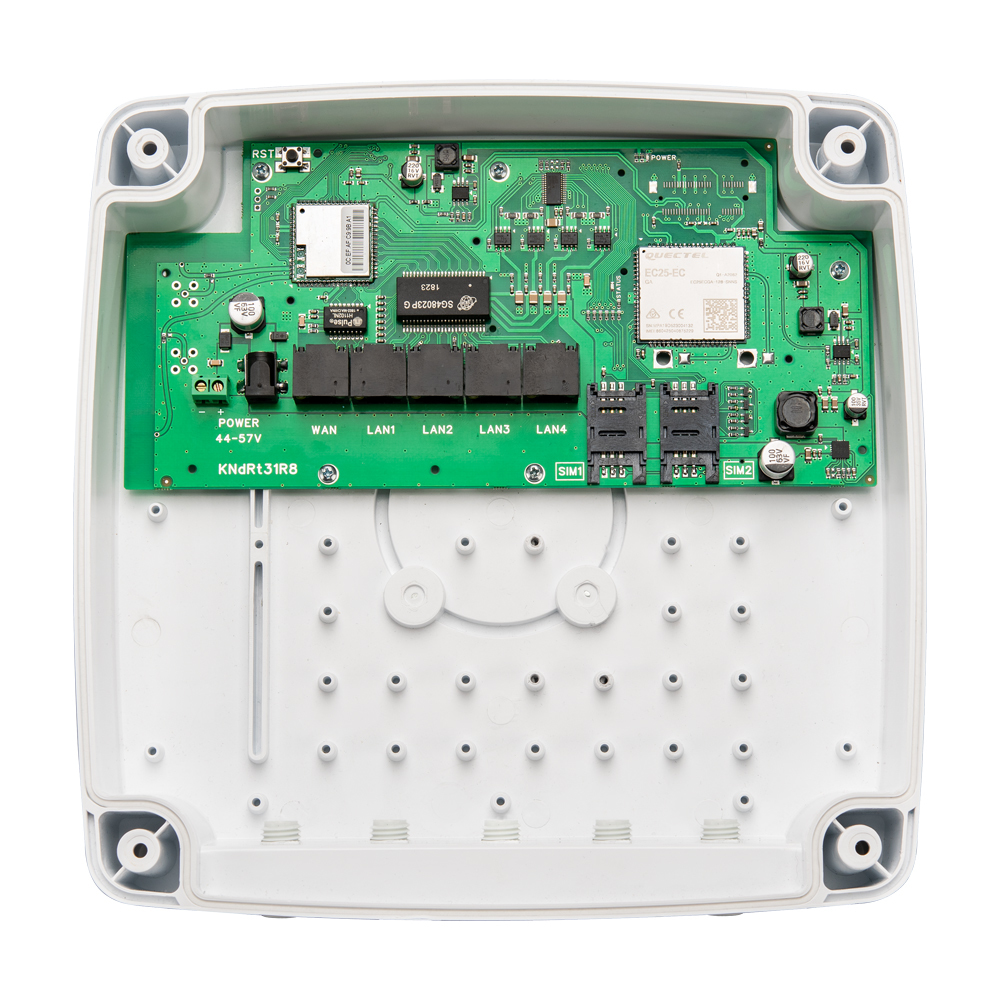

Комплект представляет из себя MIMO антенну усилением 15 дБ, выполненную в герметичном всепогодном корпусе. В съемной крышке антенны расположен роутер с 5 портами Ethernet (4 порта 10/100Base-Tx с PoE48, 1 порт - WAN 10/100Base-Tx). Таким образом комплект позволяет подключить до 4 IP-видеокамер с подачей питания по LAN кабелю RJ-45 (PoE48V) и возможностью автоматической перегрузки любой из камер в случае её зависания.
В роутер встроен 3G/4G модем LTE Cat.4 с поддержкой двух SIM-карт, позволяющих настроить резервирование интернет канала от разных операторов в случае, когда проводной интернет нестабилен или отсутствует. В случае сбоя интернет канала активного оператора модем автоматически переключается на SIM-карту второго оператора. Алгоритм смены оператора задается в настройках роутера.
Блок питания не входит в комплект поставки и подбирается по мощности в зависимости от количества подключаемых видеокамер и их характеристик. Подберите блок питания на нашем сайте согласно мощности потребления.
Преимущества антенны со встроенным роутером:
- возможность подключения до 4 видеокамер;
- перезагрузка любой из камер в случае её зависания;
- две SIM-карты обеспечивают резервирование мобильного интернет канала;
- поддерживает все существующие в России стандарты LTE1800, UMTS2100, LTE2600;
- большое усиление сигнала, 15 дБ;
- поддержка технологии MIMO: прирост скорости до 100%, актуально для удаленного видеонаблюдения и больших скоростей передачи данных;
- стабильность работы при температурах от -40 до +50 градусов.
Дополнительные функции роутера:
- Проброс портов для доступа к ресурсам локальной сети
- Туннели GRE, PPTP, IPSec, OpenVPN, DMVPN/NHRP, L2TPv2/v3
- Отправка SMS через Web-интерфейс
- Обслуживание, управление и мониторинг через Web-интерфейс
- DHСP Server
- Firewall (iptables)
В комплект входит:
- Направленная антенна KAA15-1700/2700 U-BOX в герметичном корпусе
- 4G роутер с модемом, встроенные в корпус антенны
- Патч-корд RJ45 – RJ45
- Переходник питания (гнездо 5,5×2,1 мм – колодка клеммная винтовая)
- Заглушка гермоввода, 4 шт
- Кронштейн с хомутом и комплектом метизов
Основные характеристики антенны:
| Рабочий диапазон частот встроенной антенны, МГц | 1700-2700 |
| Усиление антенны, дБ | 15 |
| КСВ в рабочем диапазоне частот, не более | 1,8 |
| Поляризация | линейная |
| Входное сопротивление, Ом | 50 |
| Максимально подводимая мощность, Вт | 10 |
| Стандарт связи |
|
| Тип исполнения | направленная, MIMO, с гермобоксом |
| Степень защиты | IP64 |
Основные характеристики модема:
- 4G - до 150 Мбит/с (приём) / 50 Мбит/с (передача)
- 3G - до 42 Мбит/с (приём) / 5,76 Мбит/с (передача)
Технические характеристики роутера:
Рабочие частоты:
- 2G - GSM - В3 - 1800 МГц
- 3G - UMTS/WCDMA - B1 - 2100 МГц
- 4G - LTE FDD - B1/B3/B7 - 1800/2100/2600 МГц
Порты и интерфейсы:
- Порты Ethernet - 5 шт., 100 Мбит/с (4 шт. LAN, 1 шт. WAN)
- SIM-reader - 2 шт. для установки стандартных Mini-SIM карт
Основные характеристики роутера:
- Ram 64 MB
- Rom 16 MB
- Мощность передатчика 20 dBm (100 mW)
- Стандарт: IEEE 802.11n
- CPU 580 Mhz, MIPS
- Питание DC 44 - 57 В
- Диапазон рабочих температур от -40 до +50оС
Схема подключения:
