Основные характеристики роутера
- Ram 64 MB
- Rom 16 MB
- CPU 580 Mhz
- Питание 7-24 В, не менее 10 Вт
- Диапазон рабочих температур от -40 до +50оС
Порты и интерфейсы
- Порты Ethernet - 1 шт, 100 Мбит/с

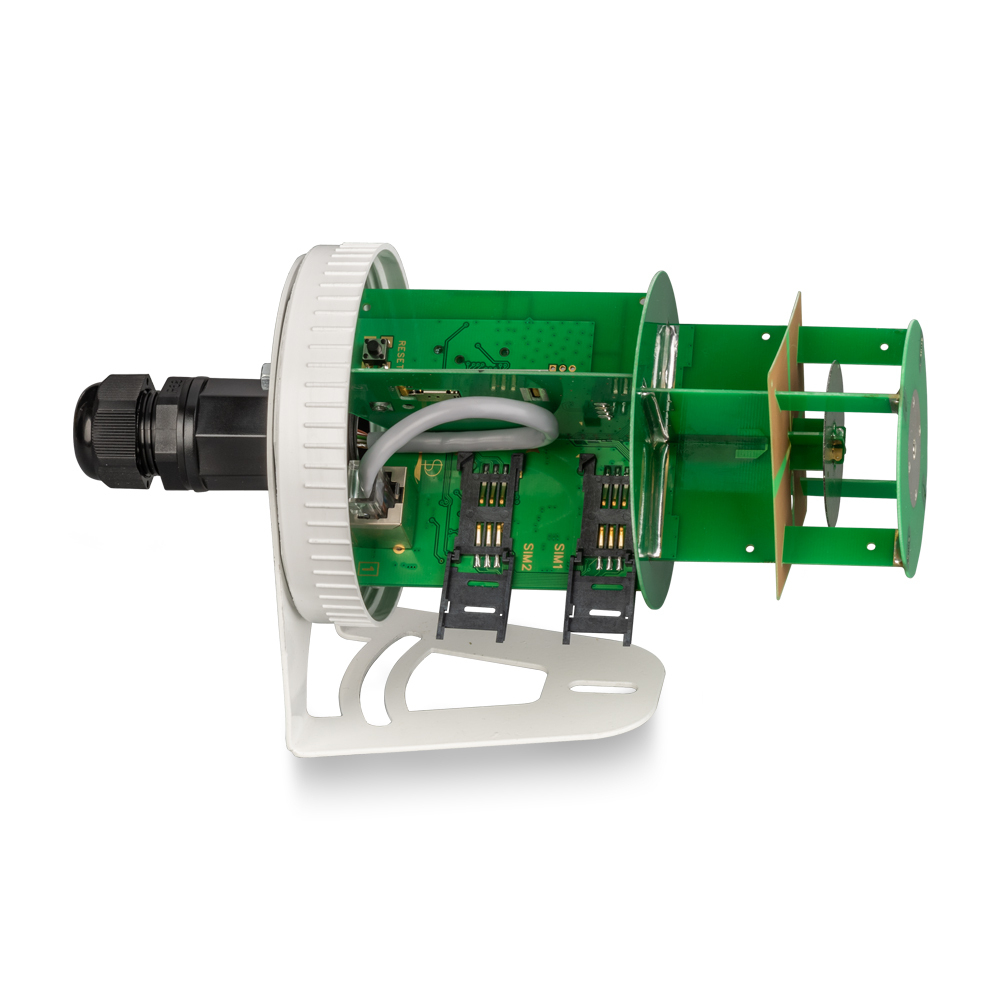

- SIM-reader - 2 шт

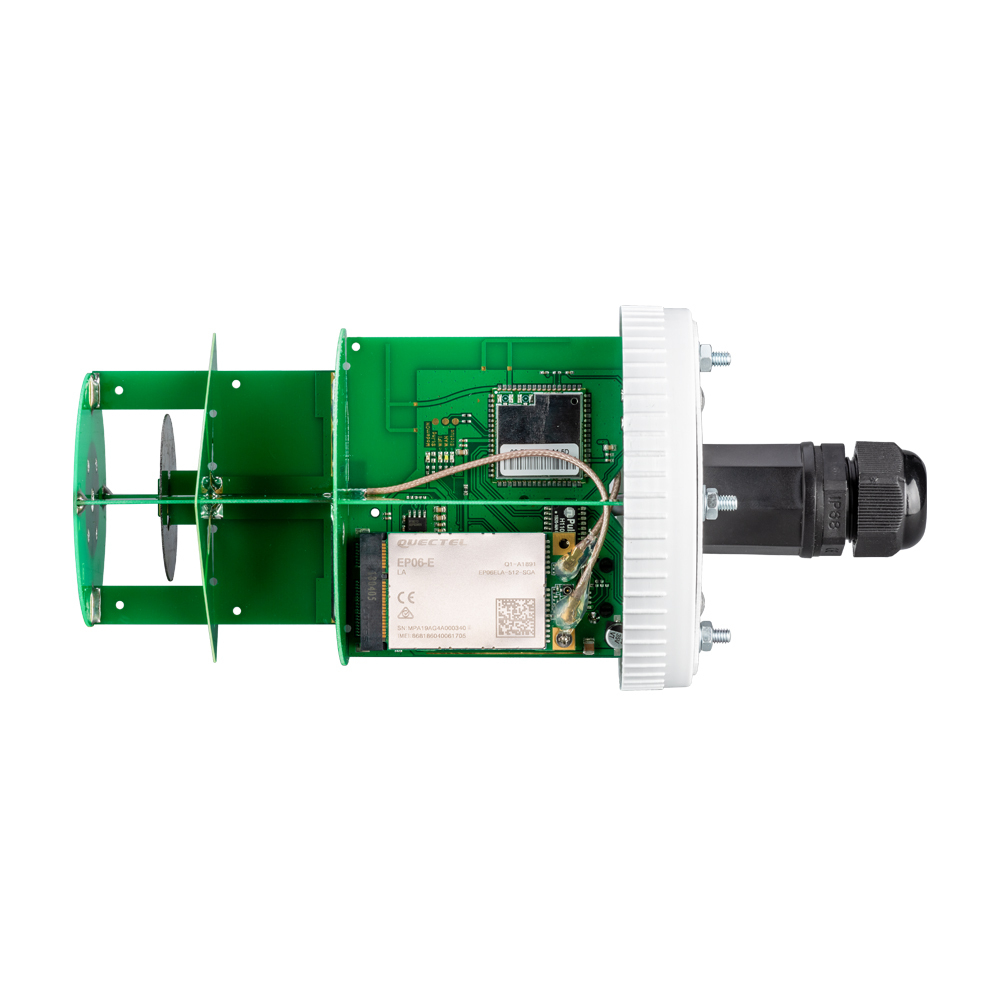

Модем LTE cat.6 поддерживает следующие стандарты связи
- 4G - LTE - FDD: B1/B3/B7 - 2100/1800/2600 МГц
- 4G - LTE - TDD: B38/B40/B41 - 2600/2300/2600+ МГц
- 3G - UMTS/WCDMA: B1/B3 - 2100/1800 МГц
Режим агрегации:
- 3G - WCDMA - B1/B3 - 2100/1800 МГц;
- 4G - LTE-FDD - B1/B3/B7 - 2100/1800/2600 МГц;
LTE-TDD - B38/B40/B41 - 2600/2300/2600+ МГц;
2×СА* - В1+В1; В3+В3/В7; В7+В7, В38+В38; В40+В40; В41+В41
*- 2×СА - агрегация нескольких несущих (смежных и несмежных) частот служит для одновременного приёма и передачи данных, используя несколько частотных диапазонов.

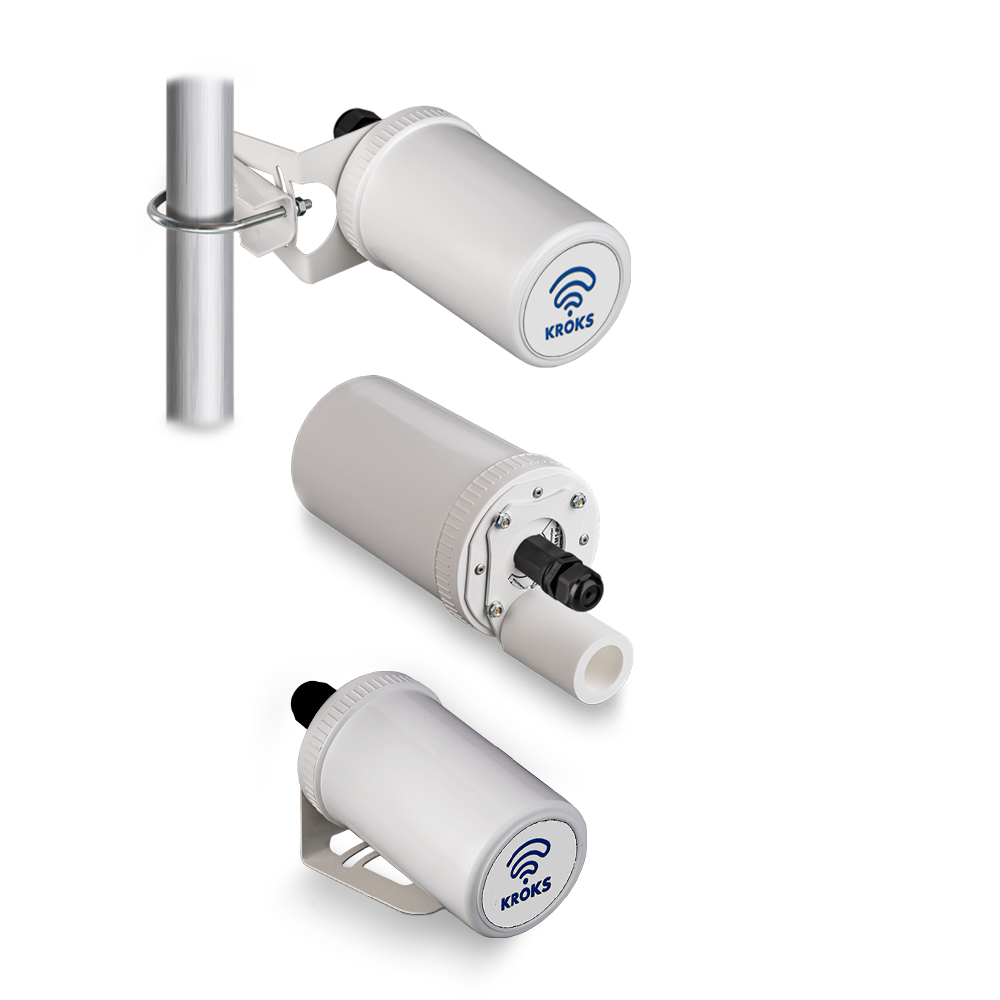

В комплект поставки входят следующие варианты крепления

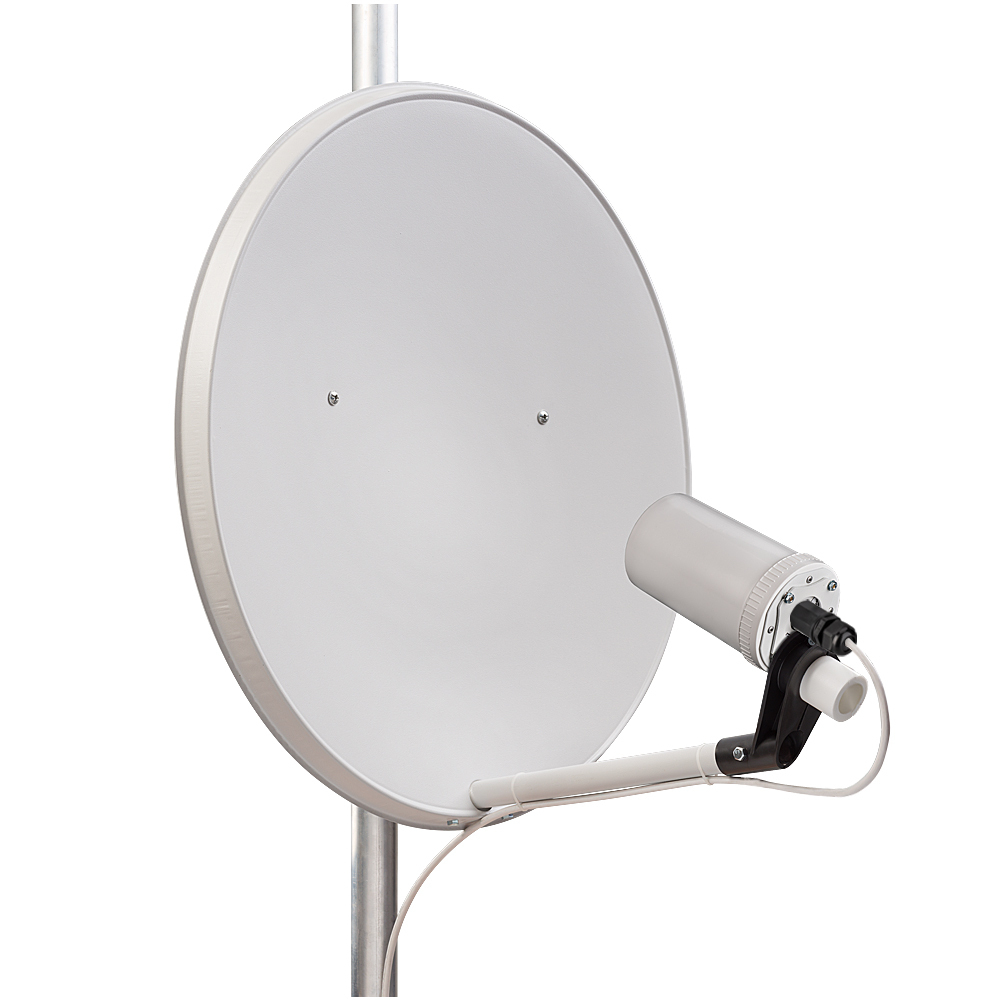

- в спутниковую антенну
- на мачту
- на стену
- на стол или подоконник
Система "тарелка + облучатель" имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует особой точности. Отклонение в 1 градус уменьшает уровень сигнала в разы.
Установка облучателя

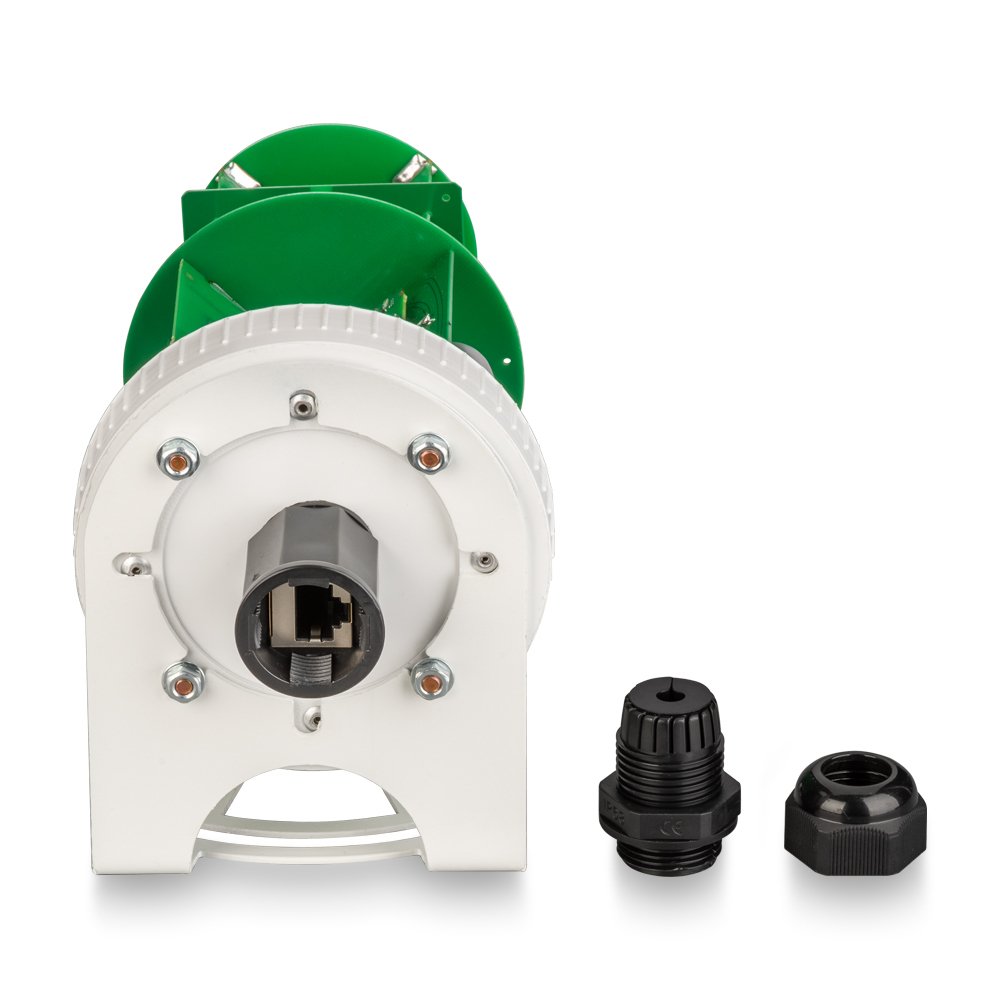

Зазор между гермовводом облучателя и пластиковой трубкой кронштейна составляет 6 мм. Убедитесь заранее, что облучатель подходит под конструкцию держателя тарелки.
Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 45° и посмотреть на показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.
Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле.
Зависимость усиления от диаметра тарелки (данные примерные).Чем больше диаметр тарелки, тем выше коэффициент усиления.
| Диаметр тарелки, м | 0,5 | 0,6 | 0,8 | 0,9 | 1,2 |
|---|---|---|---|---|---|
| Коэффициент усиления, дБ | 23 | 25 | 27 | 29 | 34 |
Любые препятствия между вышкой оператора и вашим облучателем приведут к ослаблению сигнала. Это могут быть деревья, дома, неровности рельефа. Поэтому обеспечьте прямую видимость от тарелки до вышки.
ВНИМАНИЕ! Спутниковая тарелка в комплект не входит!
