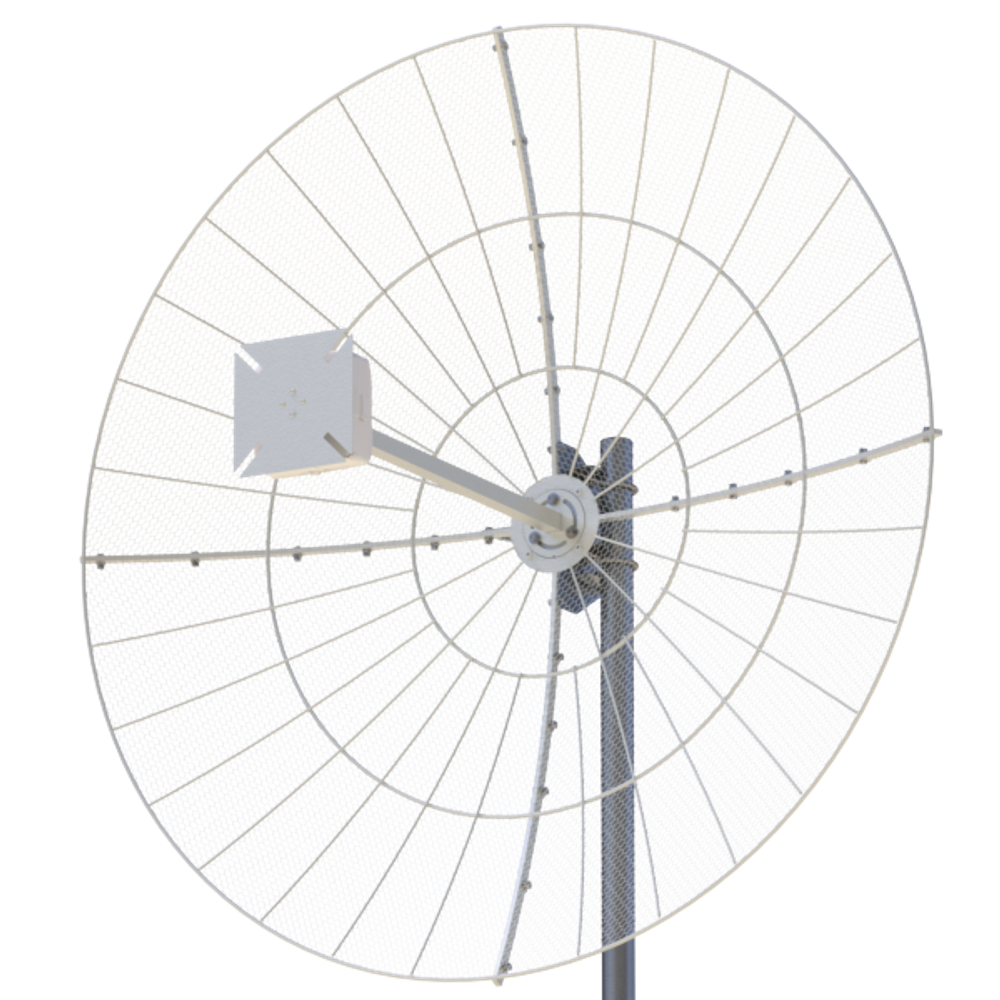

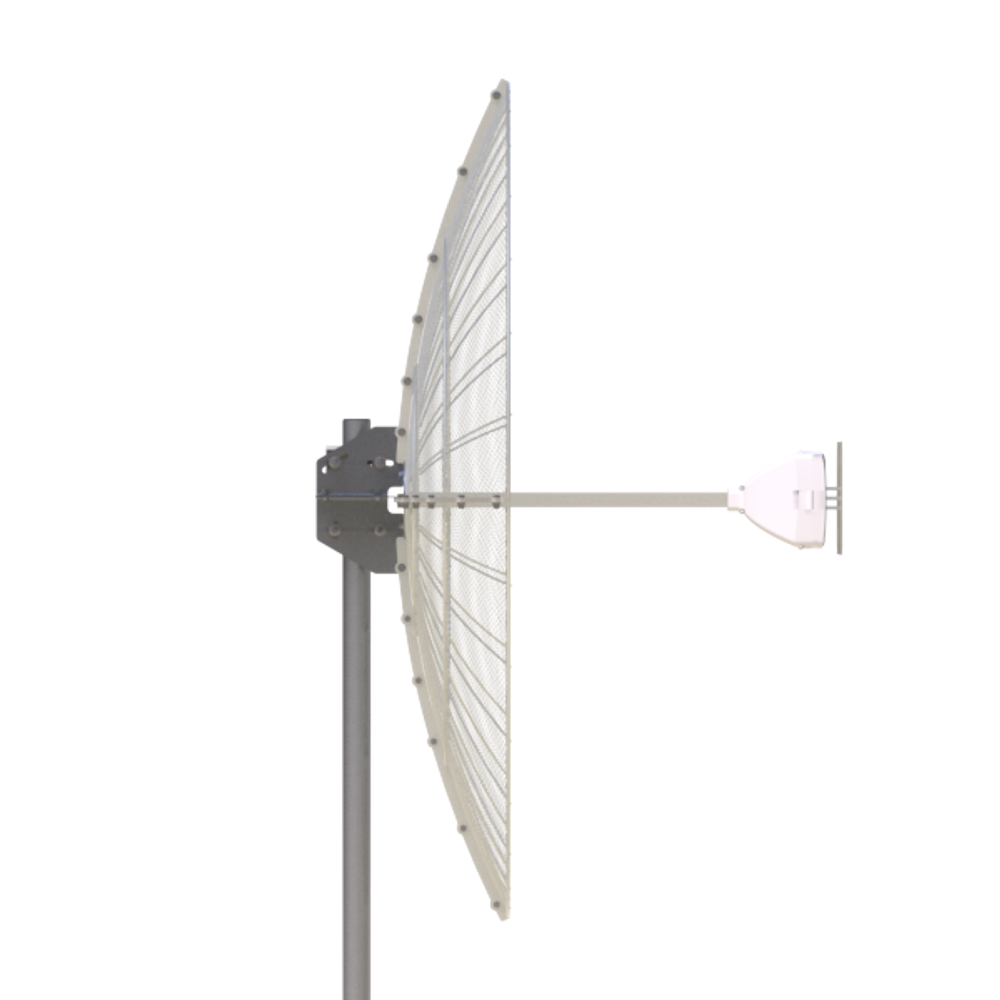

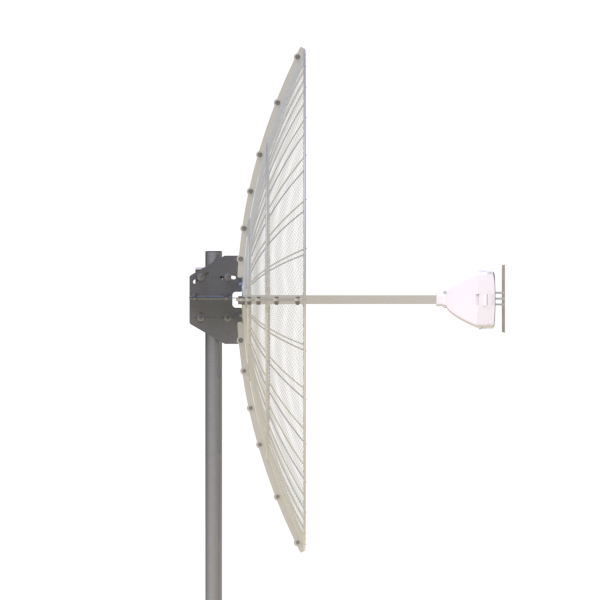

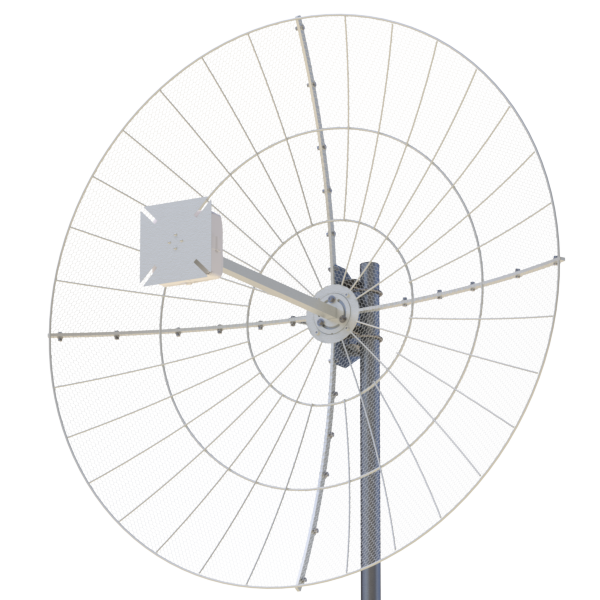

Сетчатая параболическая антенна Vika-1.1/F MIMO - 800/2700

Добавить в сравнение

Параболическая антенна Vika-1.1-800/2700F MIMO предназначена для использованияя в комплекте оборудования беспроводных систем передачи данных  стандартов:

  • 4G (LTE800, LTE900, LTE1800, LTE2100, LTE2300 LTE2600)
  • 3G (UMTS 2100, UMTS900)
  • 2G (GSM1800, GSM900)
  • WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 790-960/1700-2700 МГц.

Vika-1.1-800/2700F MIMO  является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из четырех сегментов.

В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны имеет защитное гальваническое покрытие, сегменты и держатель облучателя покрыты порошковой краской.

Достоинства антенны Vika-1.1-800/2700F MIMO:

  • Высокий коэффициент усиления во всех LTE-диапазонах
  • Низкая парусность благодаря ячеистой структуре рефлектора
  • Высокая погодозащищенность облучателя благодаря защитному корпусу
  • Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте
  • Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора
  • Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема. Четкая фиксация жесткой штанги облучателя за три точки к рефлектору.
  • Полная совместимость с технологией MIMO 2x2 или Diversity
  • Двойная порошковая окраска зеркала, оцинкованные трущиеся при настройке узлы крепления
  • Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
  • Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)
Описание
Характеристики
Отзывы
Описание

Электрические характеристики

Рабочий диапазон частот, МГц

790÷960/1700÷2700

Коэффициент усиления, dBi

2 х15÷18/24÷26

Ширина ДН, град

18÷21/7÷11

Уровень боковых лепестков, дБ

<-8.5/<-16

Отношение вперед/назад, дБ >16/>23

Входное сопротивление, Ом

75

КСВ в диапазоне 3G/4G/WIFI, не более

2.5

Развязка между портами, дБ

Более 25÷30

Допустимая мощность, Вт

10

Поляризация

Вертикальная + горизонтальная,

X-pol

Механические характеристики антенны

Масса с креплением, г

5800

Габаритные размеры, мм

1102 х 1102 х 540

Разъемы

2 х F-female

Крепление мачта диаметром 25-52мм

Материал антенны

Сталь, оцинкованная сталь, алюминий

Материал защитной коробки

Поликарбонат

Рабочий температурный диапазон

-50 …. +80°С

Характеристики
Рабочий диапазон частот, МГц
800-2700
Коэфф. усиления, дБ
15-26
Производитель
Антэкс
