Антенна КАА15-700/2700 - это широкополосная (многодиапазонная) направленная панельная MIMO антенна с коэффициентом усиления 15 дБ и поддержкой технологии LTE-A (advanced).
Данную антенну мы рекомендуем использовать с модемами 3G/4G, поддерживающими технологию LTE-Advanced cat.6 и работающими в частотном диапазоне 700-2700 МГц.
Технология LTE Advanced (LTE-A) позволяет значительно увеличить скорость передачи данных до 300 Мбит/с при использовании клиентского оборудования, поддерживающего категорию LTE cat.6.
Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:
- 2G (EDGE, GPRS на частотах GSM900, GSM 1800);
- 3G (UMTS 900, UMTS 2100);
- 4G (LTE 800, LTE 1800, LTE 2600), YOTA;
- Wi-Fi 2400 (IEEE 802.11b, g, n).
Широкий диапазон рабочих частот антенны позволяет модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на стандарт 3G в случае отсутствия 4G сигнала, а антенна обеспечит ему качественный сигнал в обоих диапазонах. Высокий коэффициент усиления (15 дБ) позволяет уверенно работать на значительном удалении от базовой станции оператора сотовой связи. Антенна работает как на прием, так и на передачу сигнала.
Использование технологии MIMO позволяет увеличить скорость передачи данных до 150 Мбит/с для LTE cat.4 и до 300 Мбит/с для LTE cat.6.
MIMO (Multiple Input Multiple Output) — метод пространственного кодирования сигнала, позволяющий увеличить полосу пропускания канала, при котором для передачи и приема данных используются системы из нескольких антенн. Технология MIMO используется в беспроводных системах связи (Wi-Fi, WiMAX, LTE) для увеличения пропускной способности и более эффективного использования диапазона частот. Использование технологии MIMO позволяет в одном частотном диапазоне передавать больше данных, тем самым увеличивая скорость передачи.

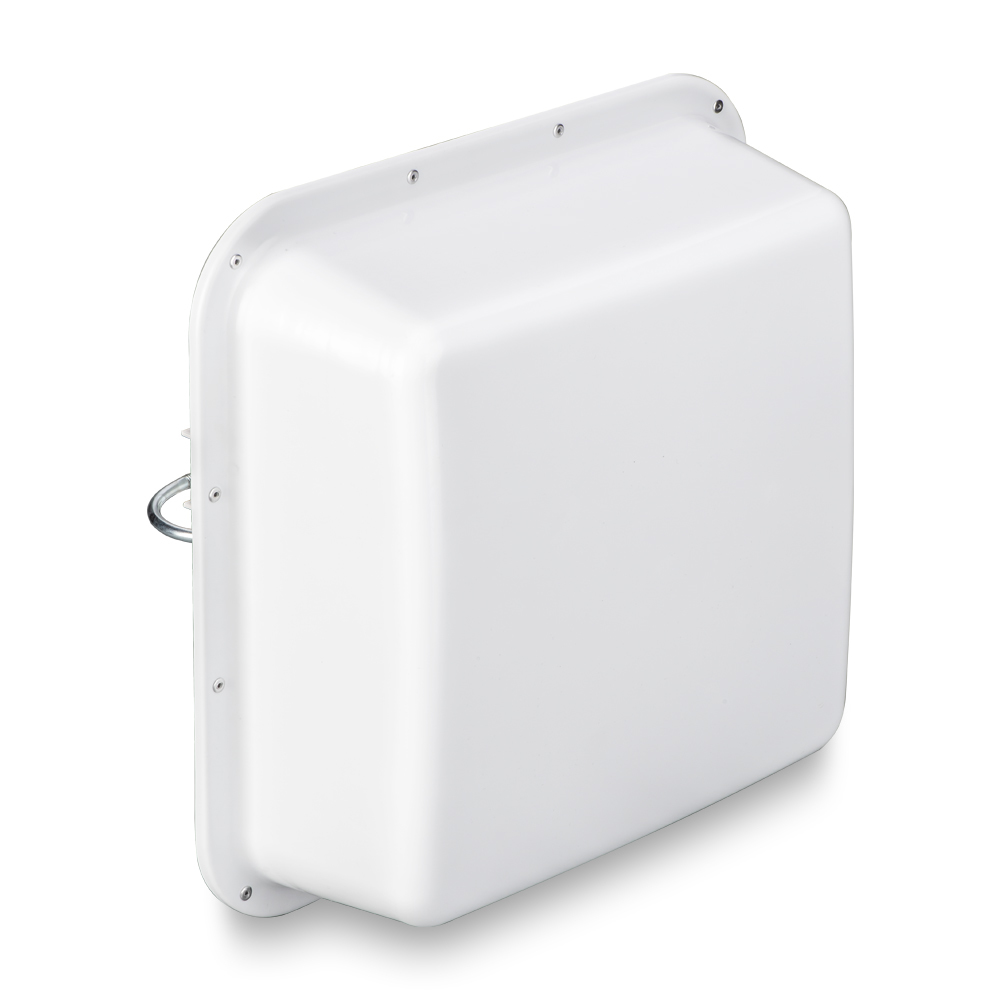

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.
Входы антенны замкнуты накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, роутера). Тем самым снижается вероятность выхода из строя подключенного оборудования (модем, роутер) от статического электричества и становится необязательным применение грозоразрядника.

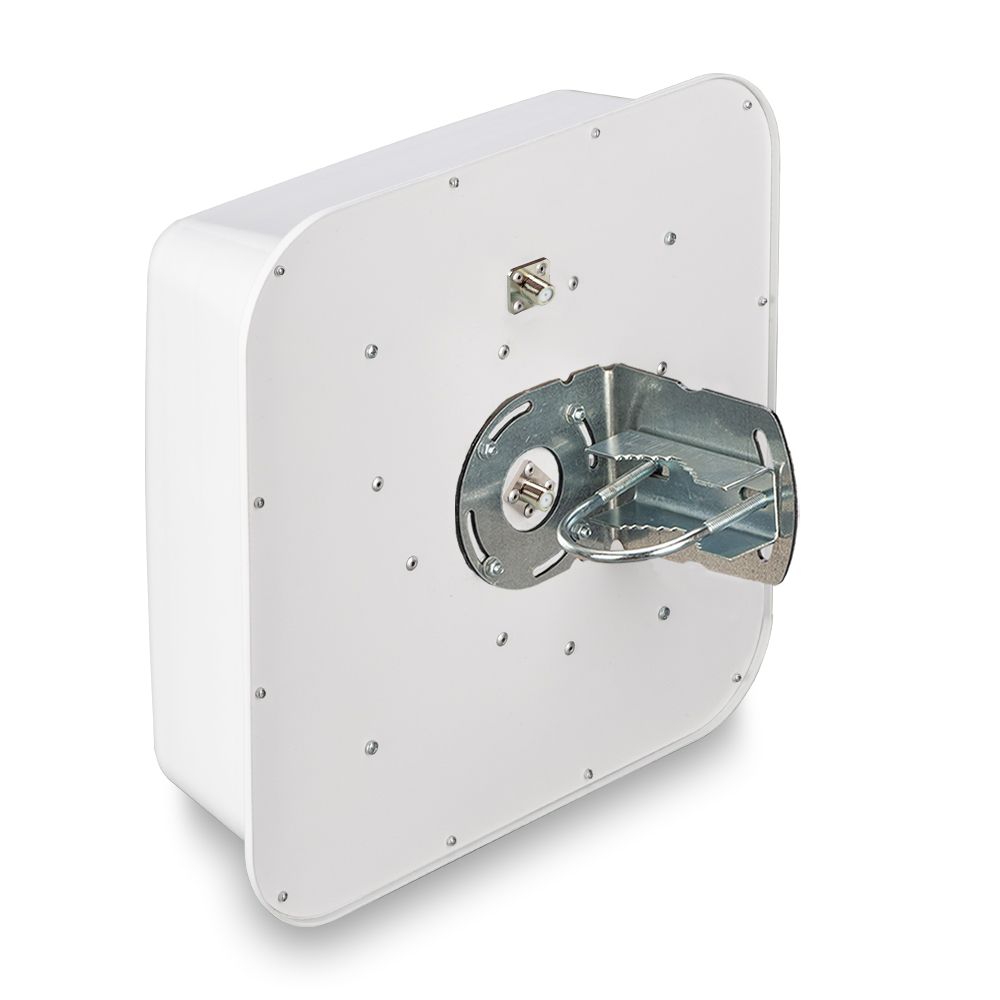

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.
|
Габариты (длина , ширина , высота ), мм
|
300 x 300 x 210
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
310 x 310 x 125
|
|
Масса в индивидуальной упаковке, грамм
|
2100
|
|
Количество товаров в групповой упаковке, шт
|
4
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
698-960
|
|
1700-2700
|
||
|
Усиление антенны, dBi
|
9,3-14,8
|
|
КСВ в рабочем диапазоне частот, не более
|
1.8
|
|
Поляризация
|
Линейная
|
|
Волновое сопротивление, Ом
|
75 (F разъём) |
|
Максимальная подводимая мощность, Вт
|
10
|
|
Разъём
|
F- female
|
|
Допустимая ветровая нагрузка, м/с
|
50
|
|
Диапазон рабочих температур, оС
|
-40 ... +90
|
|
Максимально допустимая влажность воздуха, %
|
100
|
|
Развязка между портами не менее, dBi
|
35
|
|
Стандарт связи
|
Многодиапазонная
|
|
LTE 2600
|
||
|
LTE 1800
|
||
|
LTE 800, LTE 900
|
||
|
UMTS 2100
|
||
|
UMTS 900
|
||
|
WiFi 2,4ГГц
|
||
|
GSM 900
|
||
|
GSM 1800
|
||
|
Тип монтажа
|
на трубу
|
|
Тип исполнения
|
Панельная
|
|
Поддержка MIMO
|
MIMO 2x2
|
Графики КСВ, диаграммы направленности:
