Схема подключения
Подключение роутера Vertell VT-STREET-M.2 к коммутатору или домашнему роутеру производится патч-кордом из витой пары через POE-инжектор из комплекта. Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24 cat.5e - cat.6. Расшивка разъема витой пары допускается по стандарту T568A и T568В (прямой обжим).
Установка в боксовой антенне
Места крепления роутера VT-STREET-M.2 подходят для установки его в популярные антенны, например, PETRA BB MIMO 2x2 UniBox-2, VIKA 21, VIKA 24. Винты для крепления роутера входят в комплект поставки.
Благодаря компактным размерам 93х60х12 мм роутер удобно располагать в облучателях и небольших гермобоксах. Идеально совместим с гермобоксом Vertell VT-BOX9.
Настройка и управление
Настройка и управление роутером осуществляется в web-интерфейсе через браузер телефона или компьютера по адресу 192.168.1.1.
Функционал позволяет:
- Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band) и сектор базовой станции. При наличии большого числа базовых станций дает возможность подключиться к частоте с наилучшей скоростью.
- Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удаленной работе, когда нет доступа для возможности физической перезагрузки оборудования.
В настройках реализованы функции: проброс портов, смена IP адреса, отправка SMS сообщений и USSD команд.
Технические особенности
- Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 100 м. по качественной витой паре.
- Технология подачи питания и данных по одному кабелю Passive POE 24 В.
- Компактный размер роутера – 93x60 мм.
- Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 30°C по паспорту.
- Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.
- Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL.
Роутер Vertell VT-STREET-M.2 разработан, произведён и сертифицирован в России.
Основные характеристики
| Тип продукта | Роутер |
| Диапазон температур | -30 ... +70 °C |
| Интерфейс | Ethernet |
| Гарантия | 12 месяцев |
| Слот SIM-карты | Nano-SIM |
| Номинальный ток потребления* | до 0.45 А |
| Напряжение питания | 24 В Passive PoE (контакты 4,5,7,8) |

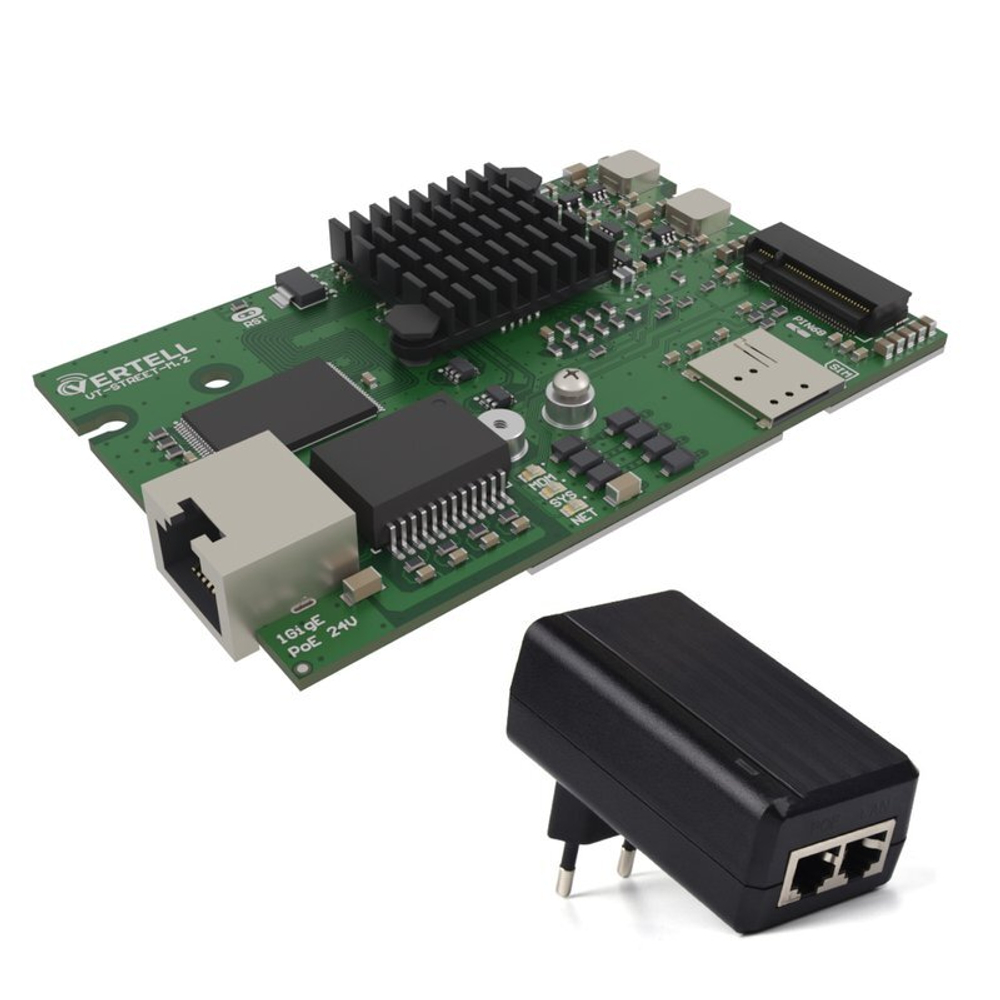

| Комплектация | Роутер VT-STREET-M.2, блок питания 24V, 2 винта для крепления М3 |
| Страна изготовления | Россия |
*Номинальный ток потребления указан для напряжения питания 24 В.
